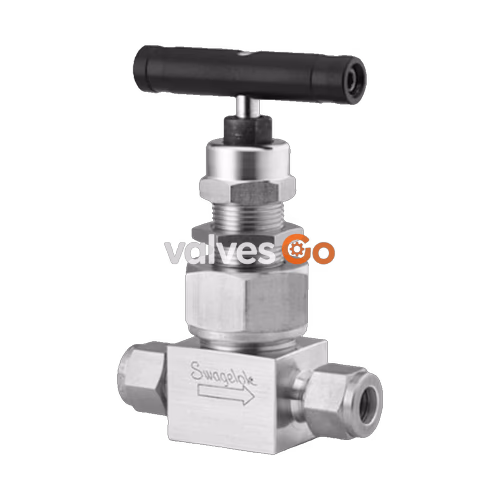

世伟洛克 Swagelok SS-3NRS4-G 不锈钢苛刻环境型联合阀帽针阀，0.35 Cv，1/4 in. 卡套管接头

世伟洛克（Swagelok）SS-3NRS4-G 不锈钢苛刻环境型联合阀帽针阀。它具有 0.35 Cv 的流量系数，配置 1/4 in. 世伟洛克（Swagelok）卡套管接头、调节阀杆以及 Grafoil 填料。联合阀帽结构针阀有多种材料可供选择，其工作压力高达 10000 psig (689 bar)，温度则可达 1200°F (648°C)。

世伟洛克 Swagelok SS-3NRS4-G 苛刻环境型联合阀帽针阀

WARNING

请勿将世伟洛克产品或不符合工业设计标准的元件（包括世伟洛克卡套管接头端接）与其他制造商的产品或元件混用/互换。

直通型，调节阀杆

规格
阀体材料	316 不锈钢
清洁工艺	标准清洁和包装 (SC-10)
接头 1 尺寸	1/4 in.
接头 1 类型	世伟洛克® 卡套管接头
接头 2 尺寸	1/4 in.
接头 2 类型	世伟洛克® 卡套管接头
Cv 最大值	0.35
流道型式	直通 (2 通)
手柄类型	铝制条形手柄
最高温度,°F (°C)	1200 (648)
最高温度压力额定值	1200°F @ 1715 PSIG / 648°C @ 118 BAR
最低温度,°F (°C)	-65 (-53)
孔径	0.156 in
填料材料	Grafoil 阀杆填料
室温压力额定值	6000 PSIG @ 100 °F / 413 BAR @ 37 °C
阀杆头材料	316 不锈钢
阀杆类型	调节

世伟洛克 Swagelok SS-3NRS4-G 不锈钢苛刻环境型联合阀帽针阀，0.35 Cv，1/4 in. 卡套管接头

直通型，调节阀杆
