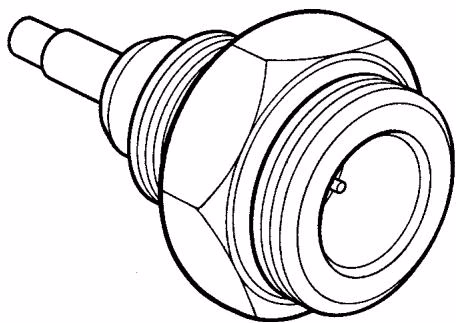

斯派莎克 (Spirax Sarco) CP10 电导率感应器专用于溶解固形物 (TDS) 和电导率控制系统。它是一个密封单元，由中央不锈钢感应器探头、PEEK 绝缘体、PTFE 密封环、不锈钢本体、碟簧和垫圈组成。

安全警告

产品含有 PTFE，如果暴露在过热环境下会发出有毒烟雾。把产品用作电导率感应器外的其它用途将会引起产品的损坏，并可能导致人员伤害。

简介

感应器带有 3/8" BSP 平行螺纹用于安装在感应腔内，带 24mm A/F 六角螺母。随产品提供一片 'S' 型不锈钢垫圈。感应器接线通过 IP65 的接头（单独提供）。

CP10 感应器和 PT2 接头都用于低电压电源。它们都通过了 Underwriters Laboratory 认证，作为附件与 BC3200、BC3210、BC1100（以及 BC3150 和 BC3250）控制器一起使用。

限制条件

参数	值
本体设计	PN40
最高压力/温度	32 bar g @ 239°C (464 psi g @ 462°F)
最大冷态测试压力	60 bar g (870 psi g)
最小电导率	通常为 10 μS/cm 或 10 ppm

安装

注意

没有保护装置不要将感应器安装在室外。保证 PT2 电线所处环境温度不高于 120°C (248°F)。

在水平或垂直管道上安装感应室，在管道上要有隔离阀用于对感应室进行检查/清洗。如需要可安装大小头。流向不限。感应器必须要水平。

CP10 感应器提供一片 S 型不锈钢垫圈用于密封。CP10 螺纹安装时可用 PTFE 密封带，但安装后应检查感应器对地电阻小于 1 欧姆。将感应器安装进感应室并拧紧至 60 N m (44 lbf ft)。

将 PT2 电缆插头（或其它斯派莎克电缆插头）安装在 CP10 感应器上并拧紧。

确保感应器本体对管道/锅炉壳电阻小于 1 欧姆。

电气安装

电气规格	值
最大电压	20 Vdc, 14 Vac
最大电流	10 mA

维修

建议每年至少一次对 CP10 进行拆下清洗检查，维修周期长短还取决于锅炉水或冷凝水的品质和使用率。

• 系统上下游隔离阀关闭并对系统卸压，（或者使系统排空），拆下 CP10。
• 用软纸清洗感应器探头，用布或毛刷（不能用钢丝刷）清洗绝缘层。
• 检查绝缘层和感应器探头有没有锈蚀、损坏和有凹点，如需更换重新安装。拧紧 CP10 力矩至 60 N m (44 lbf ft)。注：安装时要用新的垫圈。

可供备件

描述	订货号	数量
垫圈	0957191	10 片
CP10 和垫圈	0861079	1 套
