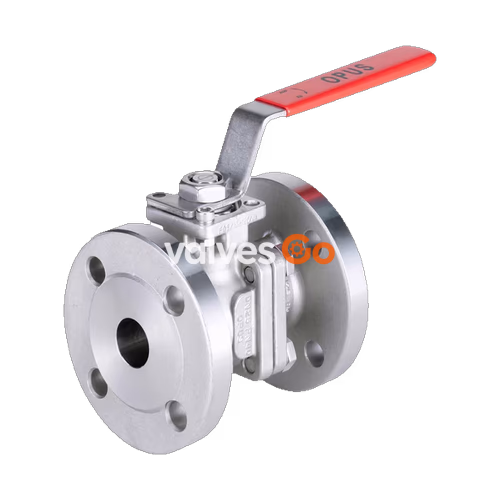

宝德（Burkert）772145 Type 2651 是一款两位两通不锈钢法兰球阀，用于切断和分配介质流。该球阀可通过符合 ISO 5211 标准的机械接口连接气动回转执行机构（例如 Type 2051、Type 2052、Type 2053）或电动回转执行机构（例如 Type 3003、Type 3004、Type 3005）。

• 不锈钢球阀
• 高流量
• 耐高介质压力
• 使用寿命长
• ISO 5211 安装法兰

通用技术数据

产品属性
密封	PTFE (球体密封), FKM (阀杆密封)
阀体	不锈钢 1.4408/316
球体	不锈钢 1.4401/316
阀杆	不锈钢 1.4401/316
介质温度	-10 °C...+ 200 °C
执行机构侧接口	符合 EN ISO 5211

性能规格

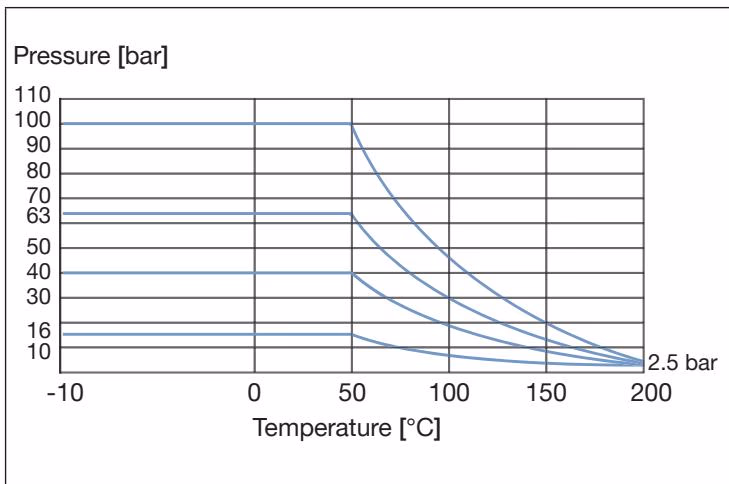

压力温度曲线图

扭矩

以下数值在以下条件下测得：最大压差 (Δp)，环境温度，介质：水。

DN	8	10	15	20	25	32	40	50
启动扭矩 [Nm]	13	13	16	25	31	53	76	99
运行扭矩 [Nm]	10	10	13	20	24	43	60	80

(注：772145 型号的具体启动扭矩为 42 Nm，运行扭矩为 40 Nm。)

安装

危险！

设备内高压危险。 将手伸入设备时存在严重的受伤风险。 ▶ 在松开管道和阀门之前，请关闭压力并释放管道中的压力。

警告！

安装不当会导致受伤风险。 安装不当可能导致人员受伤以及设备和周围环境损坏。 ▶ 此项工作只能由授权的技术人员使用合适的工具进行。

法兰安装拧紧扭矩

尺寸	Type 2651 法兰拧紧扭矩 [Nm]
DN15 (1/2")	19.6
DN20 (3/4")	19.6
DN25 (1")	39.2
DN32 (1 1/4")	39.2
DN40 (1 1/2")	65.7
DN50 (2")	65.7
DN65 (2 1/2")	65.7
DN80 (3")	86.2
DN100 (4")	86.2
