宝德（BURKERT）379024（3280 型）直动式电动两通直座比例阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。

该特定型号配备 G 1/4" 内螺纹接口，1 mm 阀座公称直径，Kv 值为 0.03 m³/h。其工作电压为 24 V DC，并接受 4-20 mA 模拟量输入信号以实现精确控制。

常规技术参数

属性	规格
公称直径	DN 1 mm (1/32")
管道接口	G 1/4" 内螺纹
流向	与关闭方向相反 (阀座下)
设计类型	直座控制阀
工作压力	0...6 bar(g)
Kv 值 (水)	0.03 m³/h
工作电压	24 V DC ± 10% (最大残余波纹度 10%)
功耗	保持功率 <1 W；最大 8 W
介质温度	0 °C 至 +70 °C
环境温度	-10 °C 至 +60 °C (注意降额)
防护等级	IP54

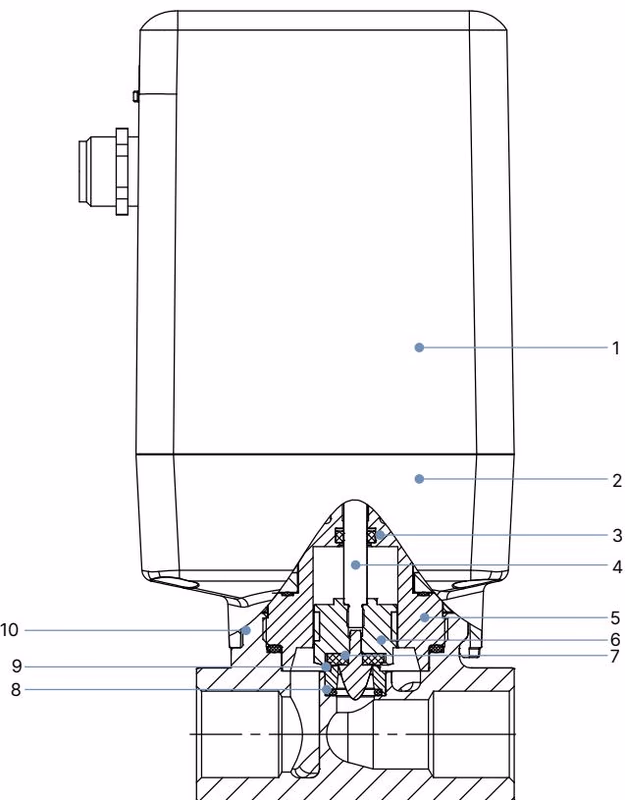

材料说明

编号	元件	材料
1	外壳盖	PC (聚碳酸酯)
2	机壳底部	PPS (聚苯硫醚)
3	阀杆密封件	EPDM
4	阀杆	不锈钢 1.4305
5	上阀体	不锈钢 1.4305
6	滑动轴承引导的活塞	PTFE / 不锈钢 1.4305
7	弹性阀座密封圈	PEEK / EPDM
8	O型圈	EPDM
9	阀座	不锈钢 1.4301/1.4305
10	阀体	不锈钢 AISI 316L

INFO

PEEK 阀座密封圈用于阀座公称尺寸 1 和 1.5。在这种情况下，阀门的阀座密封性会降低。

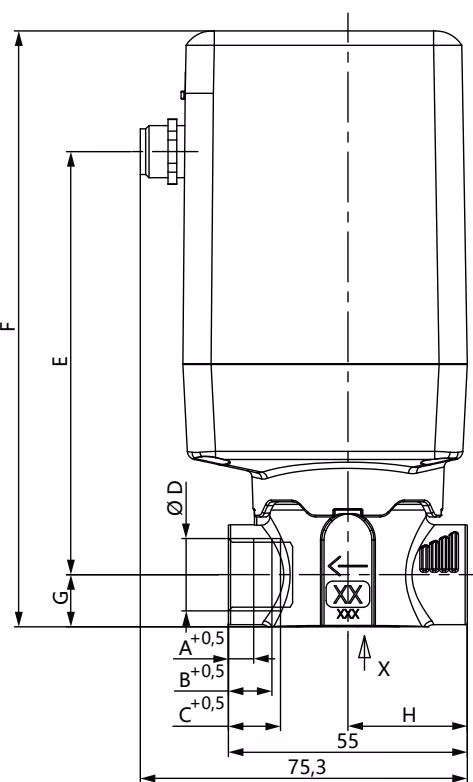

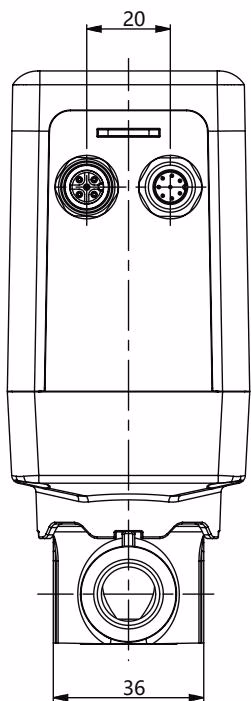

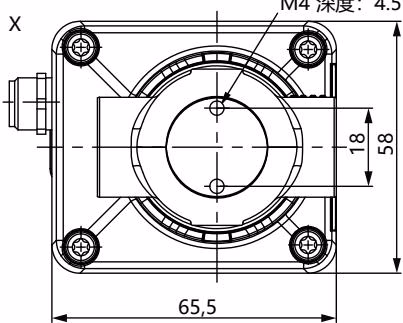

尺寸

螺纹版本

电气接口

引脚分配, 模拟量

针脚	分配
1	24 V DC
2	电源 GND
3	内部使用
4	内部使用
5	内部使用
6	信号输入 + (4-20 mA)
7	信号输出
8	信号 GND

性能说明

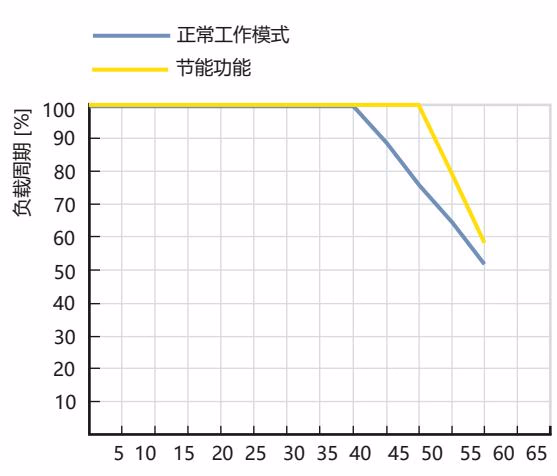

负载周期降额曲线

WARNING

负载周期是电动阀中的重要因素。电机的自热限制了最大负载周期。环境温度较高会额外增加由于过热而造成损坏的风险。如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。

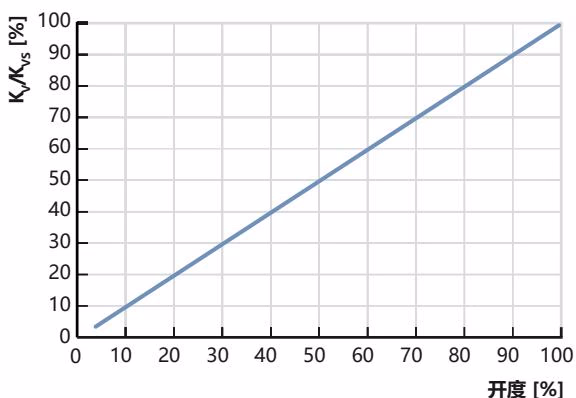

流量特点

TIP

阀座公称尺寸的设计对于在应用中确保电动比例阀功能正常非常重要。选择阀座公称尺寸时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行（参考值：Δp 阀门 > 总压降的 25%）。

产品操作

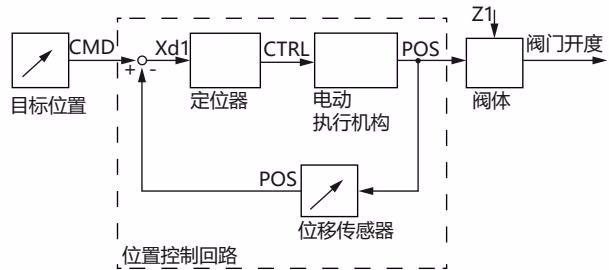

过程图

标准调节阀： 标准版本中的比例阀将外部标准信号（位置设定值）转化为阀门位置。阀门的两个终端位置通过 LED 状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。
