宝德（BURKERT）3361 型是一款创新的电动二通直座调节阀，专为高要求的控制任务和使用条件而设计。它具有高精度动态调节功能，定位速度高达 6 mm/s，可以几乎无延时地反馈过程信号。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。该阀门具有抗恶劣天气、冲击和振动特性的设计，防护等级达到 IP65/IP67 和 NEMA 4X，确保达到快速无残留的易清洁性这一卫生要求。如有必要，可在断电时通过选装的 SAFEPOS energy-pack 储能装置运行至安全位置。

常规技术参数

产品特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
重量	AG2：最大 5.5 kg，AG3：最大 16 kg
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m³/h
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
关闭时间	AG2：3.3 至 6.6 s，AG3：8.7 至 12.0 s
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700 N/10000 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
工作介质	蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气(可选)、氢气(可选)、碱液(可选)
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C (仅限无附加模块)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

符合性说明

查询时，必须指出以下所述认证或符合性。并非所有可订购的设备版本都会提供所有认证。

• 防爆： 可选 ATEX/IECEx（作为 3 类设备适用于 2/22 区）。
• 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水： 可选适用于饮用水领域 (TrinkwasserV，最高 +85 °C)。
• 食品和饮料/卫生： FDA、USP、EC 法规 1935/2004、中国食品 GB 标准。
• 其他： 氧气适用性、氢气适用性、TA-Luft。

材料

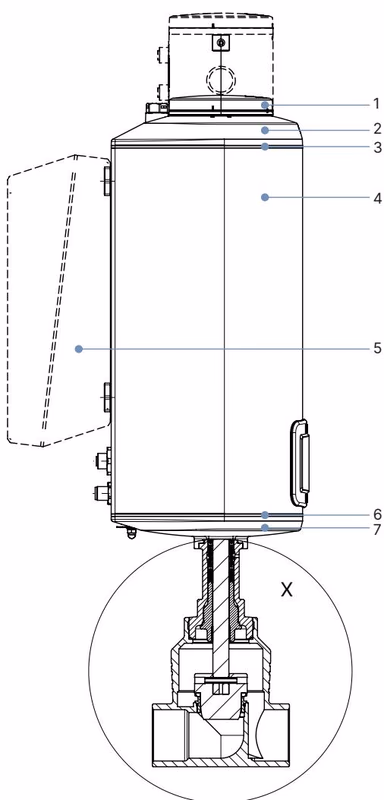

执行机构材料

组件	材料
显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
执行机构盖	PPS (AG2) / PC (AG3)
密封件	EPDM
执行机构外壳	铝合金, 有粉末涂层
执行机构底部	PPS (AG2) / 不锈钢 1.4308 (AG3)

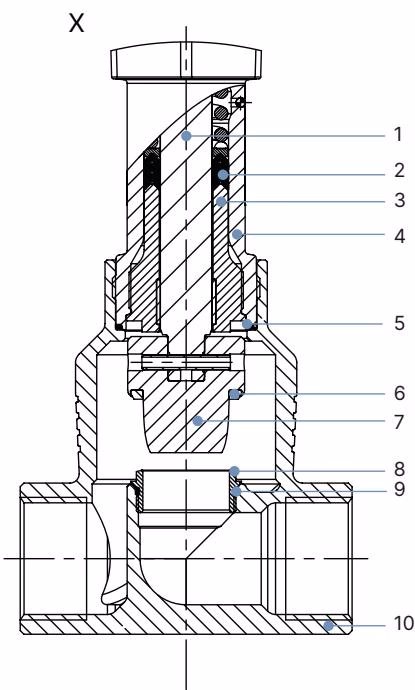

阀体材料

组件	材料
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
阀杆密封件	PTFE V形圈(实心)带弹簧补偿
阀体密封件	石墨或 PTFE
阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
调节锥 / 阀座	不锈钢 1.4571(可选硬化)
阀体	不锈钢 CF3M

尺寸

执行机构尺寸

AG2 执行机构

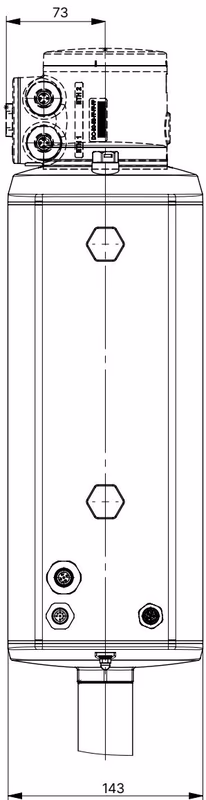

AG3 执行机构

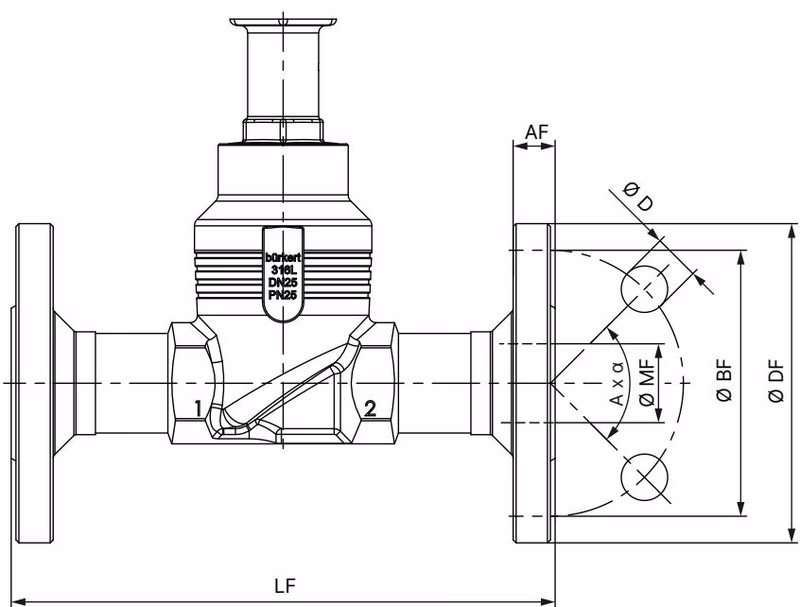

带法兰连接的阀体

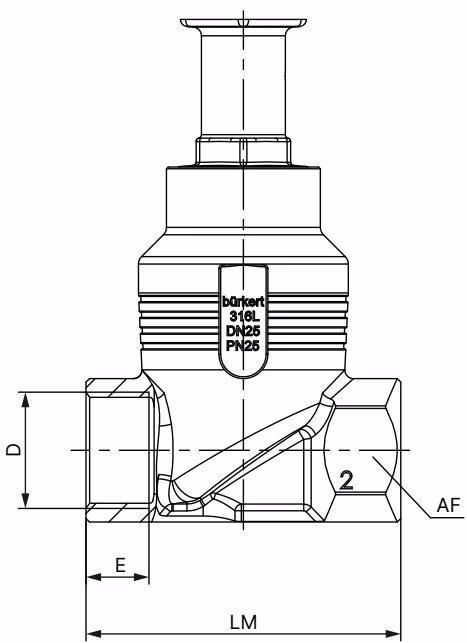

带螺纹接口的阀体

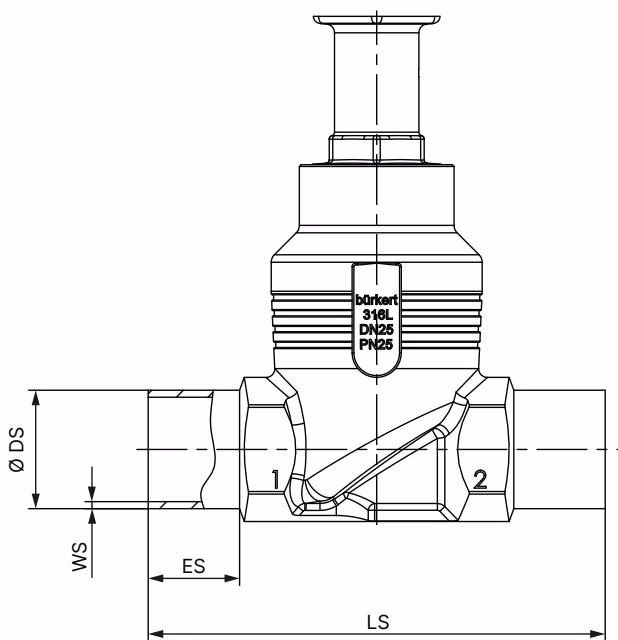

带焊接接口的阀体

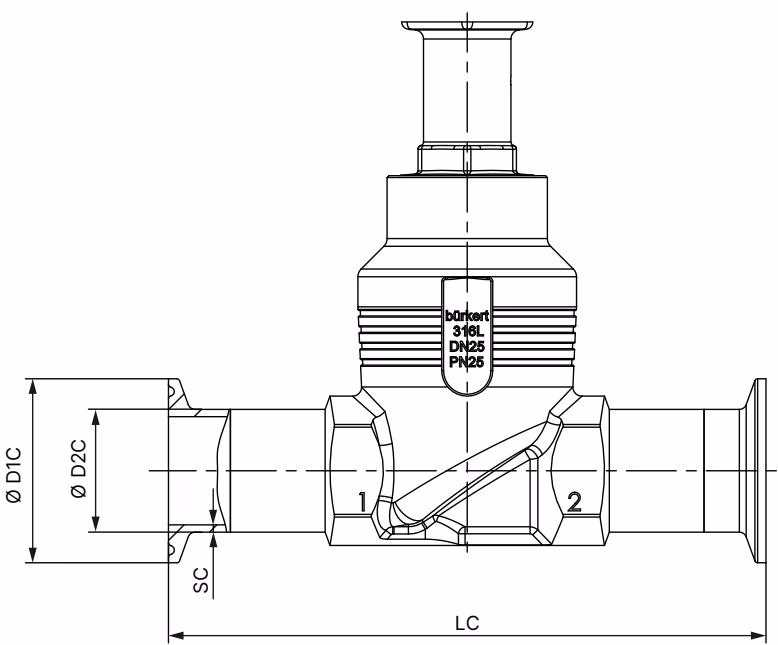

带卡盘接口的阀体

使用极限

温度和压力限制

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。特性曲线在最大工作条件（最大工作压力和电机功率）下确定。针对有偏差的工作条件可以进行单独检查。

阀座密封件使用极限：

• 金属密封 (Class III/IV)： -40 °C 至 +230 °C (不锈钢)。即使在要求严苛的工艺条件下，金属密封件也不受影响。
• 软密封 (Class VI)： -40 °C 至 +130 °C (PTFE)。通过使用塑料作为密封材料可以使调节阀密闭。
• PEEK 密封 (Class VI)： -10 °C 至 +230 °C。

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的位置，这个位置可以通过菜单设置。
