宝德（Bürkert）3361 型电动二通直座控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

常规技术参数

产品特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻。
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m³/h
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
理论调节比	达到 50:1
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X
工作介质	蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气/氢气/碱液 (可选)
介质温度	-40 °C 至 +230 °C

执行机构尺寸

• AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50。
• AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100。

认证和符合性

• 防爆 (可选)： ATEX / IECEx 作为 3 类设备适用于 2/22 区 (Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc)。
• 北美： 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水 (可选)： 适用于最高温度 +85 °C 的饮用水领域。
• 食品和饮料 / 卫生： FDA、USP、欧洲议会和理事会 EC 法规 1935/2004、中华人民共和国食品 GB 标准。
• 其他： 可用于氧气、氢气和 TA-Luft (可选版本)。

材料

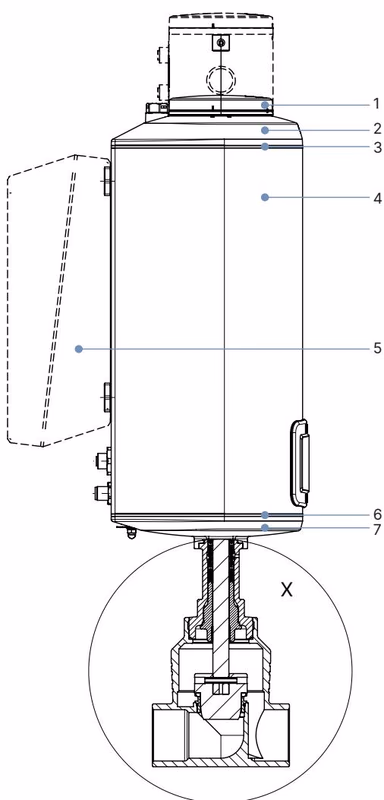

执行机构材料 (AG2)

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

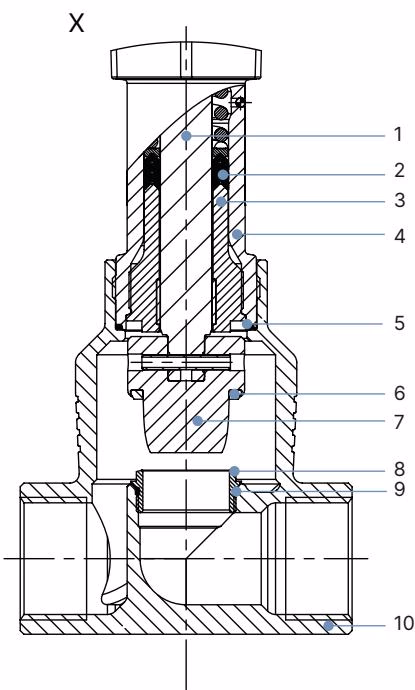

阀体材料

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
7	调节锥	不锈钢 1.4571(可选硬化)
8	阀座	不锈钢 1.4571(可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

执行机构 AG2

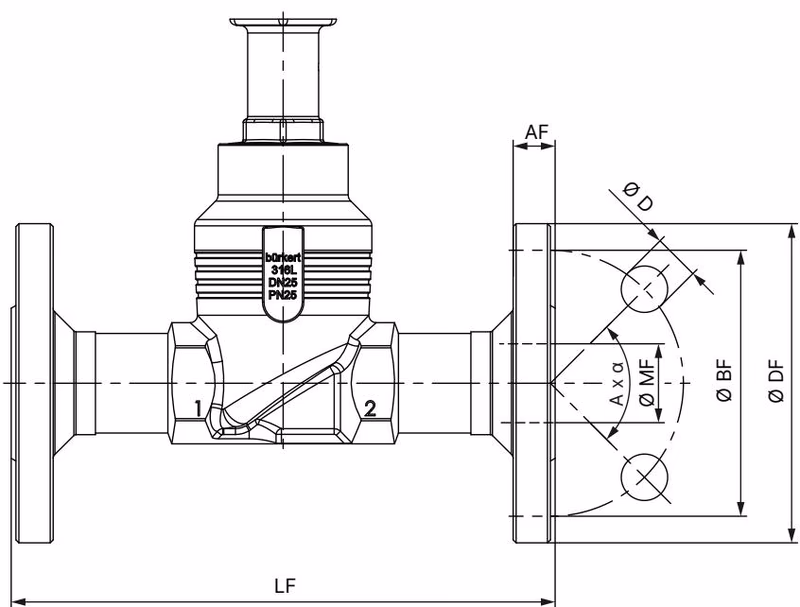

带法兰连接的阀体

性能说明

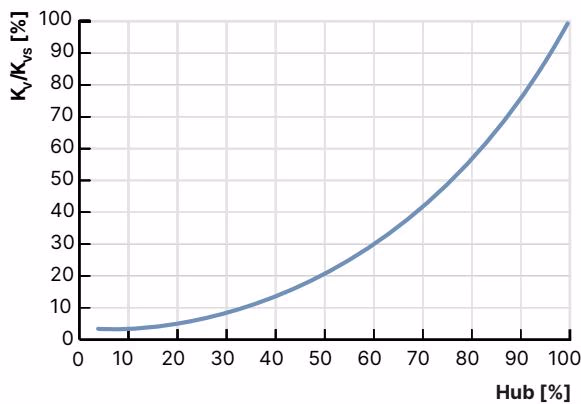

流量特性

截止型控制阀具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线（线性可按需提供）。根据阀座标称尺寸，理论调节比最高可达 50:1。

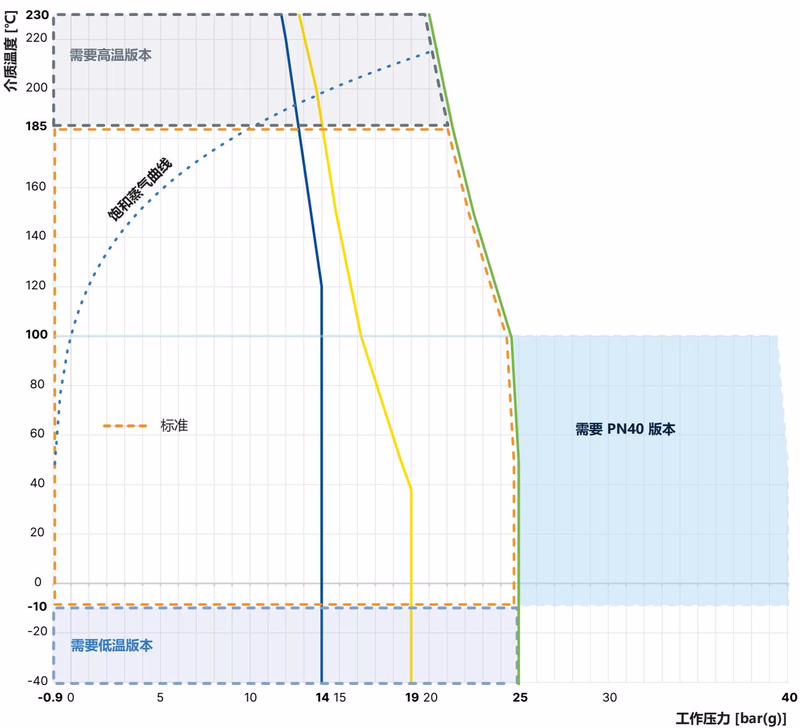

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

阀座密封件使用极限

• 金属密封 (Class III/IV)： -40 °C 至 +230 °C。适用于严苛的工艺条件（如气蚀、侵蚀）。
• PTFE (Class VI)： -40 °C 至 +130 °C。
• PEEK (Class VI)： -10 °C 至 +230 °C (建议 > +130 °C)。

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

维护与备件

3361 型设计易于维护。可用的替换部件套件包括：

• 调节锥套件： 调节锥、弹簧式圆柱销、石墨密封件和润滑剂。
• 阀座套件： 阀座和石墨密封件（阀座尺寸 25 起带 O 型圈）。
• 填料函密封套件： 填料函的各个部件、石墨密封件和润滑剂。
• 导杆： 导杆、石墨密封件和润滑剂。
