阿姆斯壮（Armstrong）SH-900 系列过热蒸汽疏水阀的工作原理是利用热静力双金属片的温度效应。启动时，阀门全开，可以排放系统内大量的凝结水及不可凝气体。当系统达到蒸汽温度时，高温使双金属片变形，拉动疏水阀阀杆关闭阀门。阀门在双金属片冷却之前保持关闭状态，随着双金属片变冷，阀门开启小缝放出不凝性气体及凝结水，到达蒸汽温度时再关闭。

SH-900 系列过热蒸汽疏水阀随工况的变化自动调节，阀内的受热元件产生的力可随压力升高而升高，确保在过热蒸汽应用中的可靠运行。

特点与技术规格

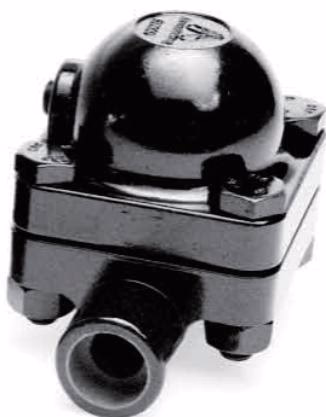

阿姆斯壮双金属片蒸汽疏水阀 SH-900，带内置不锈钢过滤器，可在线维修。该疏水阀能在其压力/温度范围内低负荷运行。

• 最高工作压力： 6.2 MPa @ 482°C
• 最大工作压差： 6.2 MPa
• 建议最小工作压差： 1.4 MPa

根据工作压力范围，主要分为两个版本：

• SH-900L： 压力范围 1.7 - 4.5 MPa
• SH-900H： 压力范围 4.1 - 6.2 MPa

材质

部件	材质
阀体, 阀盖	ASTM A351 Gr.CF8M 不锈钢
阀瓣, 阀座	钛合金
双金属片	镍铬不锈钢
过滤器	不锈钢滤网

尺寸与重量

公称通径 DN	15	20	25*
A (mm)	115	115	115
B (mm)	95	95	95
C (mm)	158	158	158
D (mm)	-	95	-
L (mm) ASME B16.5 CL600 RF	276	287	297
重量 (kg) 螺纹/承插焊连接	4.4	4.4	4.4
重量 (kg) 法兰连接	6.1	7.5	7.9

*注：DN25 仅有对焊及法兰连接。

排量性能

安装指南

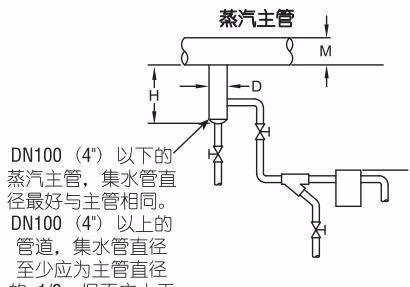

蒸汽疏水阀的安装对其性能和维护非常关键。遵循以下指南可简化疏水阀的安装。

安装建议

1. 安装疏水阀前，确保管线清洁。清理疏水阀前的所有过滤器。
2. 疏水阀应安装在集水点下方并接近垂直集水管，以方便检查与维修。
3. 为确保其运行正常，疏水阀应安装在水平蒸汽管线上，半球形阀盖朝上。
4. 疏水阀前后都需要安装截止阀。启动新疏水阀时，务必缓慢打开截止阀。

在过热、高压或低负荷工况下，通常管道和疏水阀内只有少量凝结水产生。因此，合理的配管及尺寸和直径正确的集水管对阿姆斯壮双金属疏水阀的良好运行至关重要。

维护与维修步骤

高压凝结水疏水阀每年至少应检查三次。该疏水阀支持在线维修。

安全警告

过热蒸汽不可见。切勿在疏水阀排放处直接放置物体。尽管没有可见蒸汽，但在直通条件下会听到很大的声响。检查疏水阀时需采取额外的防范措施，确保已隔离疏水阀并排出内部压力。

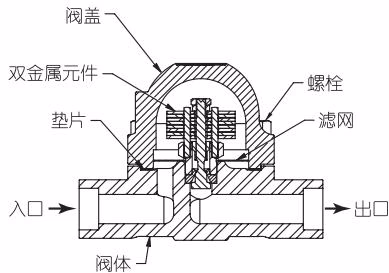

维修步骤：

1. 隔离疏水阀，排污/排出内部压力。
2. 拧开 4 个法兰螺栓，并拆下阀盖。
3. 使用 25 mm（1"）开口扳手将双金属元件从其底部的六方上拆下。
4. 关键间距： 扁平双金属元件与阀座之间的距离应为 1.8 mm (SH-900L) 或 1.52 mm (SH-900H)。
5. 拆下阀体阀间盖的密封垫片，清洁或更换滤网。
6. 在阀体阀塞座表面安装新垫片并安装滤网。
7. 使用 25 mm（1"）开口扳手重新将元件安装到其底部的六方上。扭矩为 136-170 牛米（100-125 英尺磅）。
8. 将阀盖重新组装，按照十字交叉紧固顺序拧紧法兰螺栓。对于 SH-900，扭矩需达到 122 牛米（90 英尺磅）。

故障排查

• 冷阀（不排水）： 检查疏水阀前过滤器是否堵塞、管线中的阀门是否破损、管道堵塞或截止阀关闭。
• 蒸汽损失： 如果疏水阀泄漏或排出新鲜蒸汽，可能由阀瓣不能入阀座、污物堵塞阀嘴或部件磨损导致。注意：高温凝结水释放到低压环境时会形成闪蒸汽，请勿将闪蒸汽排放和新鲜蒸汽损失混淆。
• 连续排放凝结水： 疏水阀未达到温度时（启动时）需增加疏水时间。大负荷时，疏水阀连续排水是正常情况。
