PN16

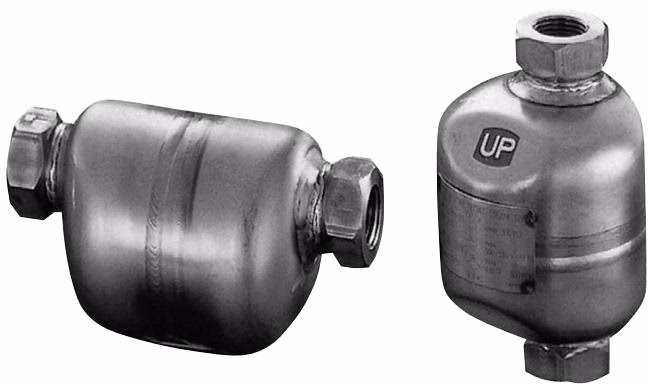

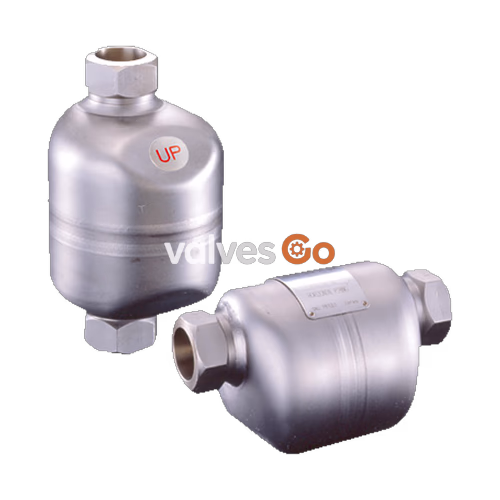

TLV SS3N и SS3V — это компактные, необслуживаемые конденсатоотводчики со свободным поплавком, полностью изготовленные из нержавеющей стали и оснащенные биметаллическим термостатическим воздухоотводчиком. Они подходят для широкого спектра применений с малой и средней пропускной способностью при давлении до 21 бари (или 4,6 МПа изб. для смежных серий), таких как паровые магистрали, линии спутникового обогрева и технологические нагреватели. Конденсатоотводчики отводят конденсат непрерывно и автоматически при температуре немного ниже температуры насыщения.
Особенности
- Цельносварная необслуживаемая конструкция: Разработана для длительного срока службы без необходимости замены внутренних деталей.
- Автоматический биметаллический воздухоотводчик: Обеспечивает быстрый запуск за счет быстрого отвода первоначального воздуха и холодного конденсата.
- Самомодулирующийся свободный поплавок: Обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок.
- Постоянный гидрозатвор и трехточечная посадка: Гарантируют герметичность по пару даже при отсутствии нагрузки.
- Единственная подвижная деталь: Свободный поплавок является единственной движущейся частью, что предотвращает концентрированный износ.
- Встроенный фильтр: Имеет большую площадь поверхности для задержки загрязнений и обеспечения бесперебойной работы.
Технические характеристики
| Модель | SS3N | SS3V |
|---|---|---|
| Установка | Горизонтальная | Вертикальная |
| Присоединение | Резьбовое, под приварку внахлест, фланцевое | Резьбовое, под приварку внахлест, фланцевое |
| Размер | 1/2", 3/4", 1" / DN 15, 20, 25 | 1/2", 3/4", 1" / DN 15, 20, 25 |
| № седла | 5, 10, 21 | 5, 10, 21 |
| Макс. рабочее давление (PMO) | 5, 10, 21 бари | 5, 10, 21 бари |
| Макс. перепад давления (ΔPMX) | 5, 10, 21 бар | 5, 10, 21 бар |
| Макс. рабочая температура (TMO) | 400 °C | 400 °C |
WARNING
Во избежание нарушений в работе, аварий или серьезных травм ЗАПРЕЩАЕТСЯ использовать данное изделие за пределами указанных характеристик. Местные нормы могут ограничивать использование данного изделия значениями ниже указанных. ЗАПРЕЩАЕТСЯ использовать изделие в условиях, превышающих максимальный перепад давления, так как это приведет к подпору конденсата.
Расчетные условия корпуса под давлением
- Макс. допустимое давление (PMA): 24 бари
- Макс. допустимая температура (TMA): 400 °C (Примечание: Это расчетные условия, а НЕ рабочие условия.)

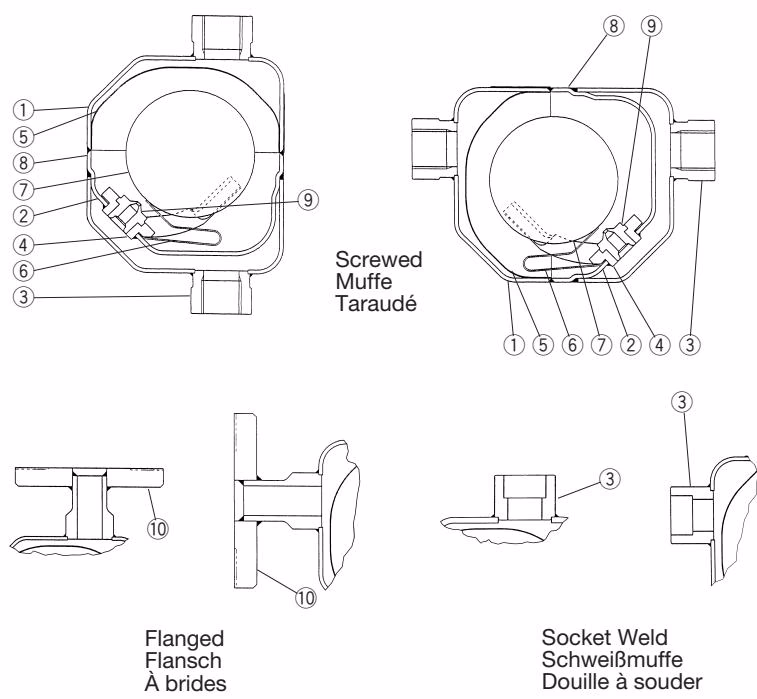

Конструкция и материалы
| № | Описание | Материал | Эквивалент DIN | Эквивалент ASTM/AISI |
|---|---|---|---|---|
| 1 | Корпус | Нержавеющая сталь A240 Type 316L | 1.4404 | — |
| 2 | Внутренняя крышка | Нержавеющая сталь A240 Type 316L | 1.4404 | — |
| 3 | Муфта | Литая нерж. сталь A351 Gr.CF8 | 1.4312 | — |
| 4 | Направляющая поплавка | Литая нерж. сталь A351 Gr.CF3M | 1.4435 | — |
| 5 | Фильтр | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 6 | Воздухоотводчик | Биметалл | — | — |
| 7 | Поплавок | Нержавеющая сталь SUS316L | 1.4404 | AISI316L |
| 8 | Шильдик | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 10 | Фланец | Литая нерж. сталь A351 Gr.CF8 | 1.4312 | — |
Установка и обвязка
DANGER
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ подвергать поплавок прямому нагреву. Поплавок может взорваться из-за повышения внутреннего давления, что приведет к авариям с серьезными травмами или повреждением имущества и оборудования.
Рекомендации по установке
- Перед установкой снимите все защитные пломбы и продуйте подводящий трубопровод для удаления грязи и масла.
- Установите байпасный клапан для отвода конденсата, а также запорные клапаны на входе и выходе для изоляции конденсатоотводчика при техническом обслуживании.
- Устанавливайте конденсатоотводчик в самой нижней части трубопровода, чтобы конденсат стекал естественным образом под действием силы тяжести.
- Убедитесь, что наклейка «UP» (вертикальный тип) или шильдик (горизонтальный тип) обращены вверх.
- Установите обратный клапан на выходе конденсатоотводчика, если отводящая труба ведет в линию возврата или соединена с несколькими конденсатоотводчиками.

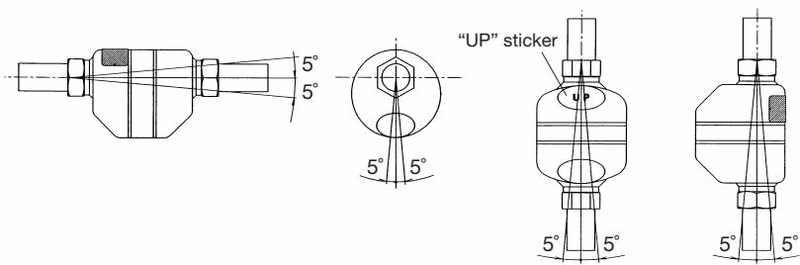

Допустимый наклон
Поиск и устранение неисправностей
Если после установки ожидаемая производительность не достигается, проверьте следующие пункты:
| Проблема | Причина | Способ устранения |
|---|---|---|
| Конденсат не отводится | Давление превышает максимальное рабочее | Замените конденсатоотводчик на модель с соответствующими характеристиками или снизьте давление пара |
| Засорение трубопроводов до или после конденсатоотводчика | Очистите трубопроводы | |
| Плохой отвод конденсата | Засорение трубопроводов до или после конденсатоотводчика | Очистите трубопроводы |
| Слишком малая пропускная способность | Замените на конденсатоотводчик большей производительности | |
| Утечка пара или пролет пара | Неправильная установка (превышен макс. допустимый угол наклона) | Скорректируйте установку |
| Сильная вибрация конденсатоотводчика | Усильте опоры трубопровода |
Опциональный изоляционный кожух
В качестве опции для SS3N и SS3V доступен изоляционный кожух (стекломат/стеклоткань) для снижения теплопотерь.
