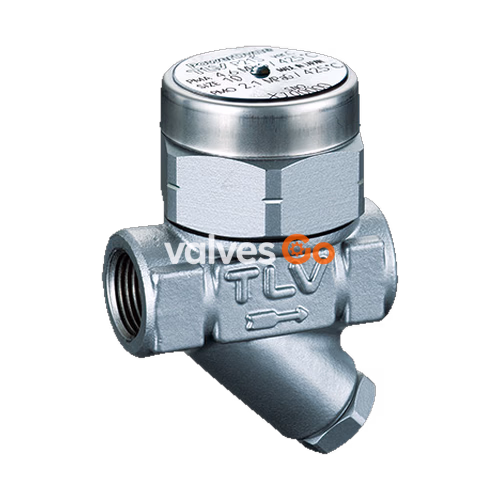

ТЛВ (TLV) P21S ver.C — это компактный термодинамический дисковый конденсатоотводчик, специально разработанный для проблемных медных спутников и систем малой производительности. Он может использоваться без настройки для систем малой производительности в диапазоне от 0,025 до 2,1 МПа изб.

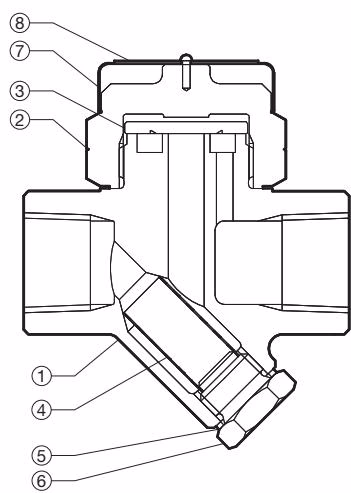

Конструкция

№	Описание	Комплект для ТО (M)	Ремкомплект (R)
1	Корпус	-	-
2	Крышка	-	√
3	Диск	-	√
4	Сетка	-	√
5	Прокладка держателя сетки	√	√
6	Держатель сетки	-	-
7	Колпак	-	√
8	Шильдик	-	√

Запасные части доступны только в соответствующих комплектах.

Технические характеристики

WARNING

Во избежание сбоев в работе, повреждения изделия, аварий или серьезных травм устанавливайте изделие правильно и НЕ ИСПОЛЬЗУЙТЕ его за пределами технических характеристик. Местные правила могут ограничивать использование этого изделия до значений ниже указанных.

• Минимальное рабочее давление:
  • Горизонтально: 0,025 МПа изб.
  • Вертикально: 0,04 МПа изб.
• Максимально допустимое противодавление: 80% от давления на входе

Максимально допустимое давление (PMA) и максимально допустимая температура (TMA) являются РАСЧЕТНЫМИ УСЛОВИЯМИ КОРПУСА ПОД ДАВЛЕНИЕМ, А НЕ РАБОЧИМИ УСЛОВИЯМИ.

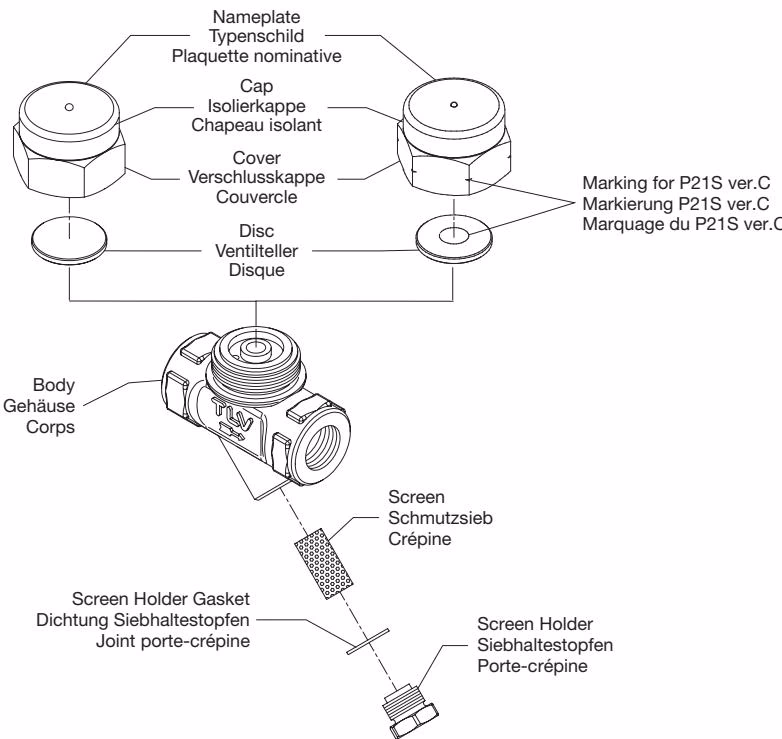

Деталировка

Моменты затяжки и размер под ключ

Деталь	Момент затяжки Н·м	Размер под ключ мм
Крышка	120	36
Держатель сетки	40	17

Правильный монтаж

TIP

Монтаж, осмотр, техническое обслуживание, ремонт, разборка, регулировка и открытие/закрытие клапана должны выполняться только обученным обслуживающим персоналом.

1. Конденсатоотводчик может устанавливаться как горизонтально, так и вертикально, но убедитесь, что стрелка на корпусе указывает направление потока.
2. Перед установкой обязательно снимите все защитные уплотнения.
3. Перед установкой конденсатоотводчика продуйте подводящий трубопровод, чтобы удалить грязь и масло.
4. Устанавливайте конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал в него самотеком. Входная труба должна быть как можно короче и иметь как можно меньше изгибов.
5. Правильно закрепите трубы на расстоянии до 800 мм с обеих сторон от конденсатоотводчика.
6. Установите байпасный клапан для слива конденсата, а также запорные клапаны на входе и выходе для отключения конденсатоотводчика в случае выхода из строя или технического обслуживания.
7. Устанавливайте обратный клапан на выходе, когда к сборному трубопроводу конденсата подключено более одного конденсатоотводчика.
8. Чтобы избежать чрезмерного противодавления, убедитесь, что выпускные трубы имеют достаточный размер; (допустимое противодавление на выходе должно составлять не более 80% от давления пара на входе).
9. Мы рекомендуем использовать муфты для облегчения монтажа и демонтажа конденсатоотводчика.

Расположение трубопроводов

Убедитесь, что трубы, подключенные к конденсатоотводчику, установлены правильно.

Требование	Правильно	Неправильно	Причина
Установите дренажный карман надлежащего диаметра.			Диаметр слишком мал.
Убедитесь, что поток конденсата не заблокирован.			Диаметр слишком мал, и вход выступает внутрь трубы.
Для предотвращения попадания ржавчины и накипи в конденсатоотводчик подключите впускную трубу на 25 - 50 мм выше основания Т-образного патрубка.			Ржавчина и накипь поступают в конденсатоотводчик вместе с конденсатом.
При установке на глухом конце убедитесь, что ничто не препятствует потоку конденсата.			Конденсат скапливается в трубе.

Эксплуатационная проверка

Визуальный осмотр может быть проведен для определения необходимости немедленного технического обслуживания или ремонта, если конденсатоотводчик открыт в атмосферу.

Статус	Описание
В норме:	Конденсат сбрасывается коротким залпом, за которым следует более длительный период без сброса. Во время сброса можно увидеть пар вторичного вскипания. Небольшое количество пара может быть видно после сброса.
Заблокирован:	Конденсат не сбрасывается. Конденсатоотводчик работает тихо и не издает шума. Температура поверхности низкая.
Пропуск пара:	Острый пар непрерывно вытекает из выхода, и раздается непрерывный металлический звук.
Утечка пара:	Острый пар сбрасывается через выход конденсатоотводчика вместе с конденсатом, сопровождаясь пронзительным звуком.
Вибрация:	Конденсатоотводчик не закрывается должным образом. Пар выходит из конденсатоотводчика короткими быстрыми рывками.

Осмотр и техническое обслуживание

Эксплуатационные осмотры следует проводить не реже двух раз в год или в соответствии с условиями эксплуатации конденсатоотводчика. Выход из строя может привести к падению температуры в оборудовании, ухудшению качества продукции или потерям из-за утечки пара.

Процедура проверки деталей

Деталь	Проверка
Корпус, крышка	Проверьте внутри на наличие повреждений, грязи, смазки, масляной пленки, ржавчины или накипи
Прокладки	Проверьте на наличие деформации или повреждений
Сетка	Проверьте на предмет засорения или коррозии
Диск	Проверьте на наличие повреждений или износа
Поверхность седла клапана внутри крышки	Проверьте на наличие повреждений или износа

Разборка / Сборка

Деталь и №	Разборка	Сборка
Крышка 2	Снимите торцевым ключом. Колпачок не снимается, так как приклепан к крышке	Смажьте резьбу противозадирной смазкой, затем затяните с надлежащим моментом
Диск 3	Снимите, стараясь не поцарапать притертую поверхность	Убедитесь, что поверхность седла (притертая сторона) обращена вниз, к седлу клапана
Держатель сетки 6	Снимите торцевым ключом	Смажьте резьбу противозадирной смазкой, затем затяните с надлежащим моментом
Прокладка держателя сетки 5	Снимите прокладку и очистите уплотнительные поверхности	Замените на новую прокладку, нанесите на поверхности противозадирную смазку
Сетка 4	Снимите, не сгибая	Вставьте, не сгибая

Инструкции по разборке и сборке

Уплотнение на резьбовых заглушках/держателях продукции TLV образуется плоской металлической прокладкой.

1. Снимите заглушку/держатель с помощью инструмента указанного размера (размер под ключ).
2. Прокладку не следует использовать повторно. Обязательно замените её на новую.
3. Очистите поверхности прокладки на заглушке/держателе и корпусе изделия с помощью тряпки и/или чистящих средств, затем проверьте и убедитесь, что поверхности не поцарапаны и не деформированы.
4. Нанесите противозадирную смазку как на поверхность прокладки заглушки/держателя, так и на резьбу заглушки/держателя, затем прижмите прокладку к центру поверхности прокладки заглушки/держателя.
5. Переверните заглушку/держатель, чтобы убедиться, что противозадирная смазка заставляет прокладку прилипнуть к заглушке/держателю даже в перевернутом состоянии.
6. Вручную вкрутите заглушку/держатель в корпус изделия, следя за тем, чтобы прокладка оставалась плотно прикрепленной к центру поверхности прокладки заглушки/держателя.
7. Затяните заглушку/держатель с надлежащим моментом затяжки.

8. Затем начните подачу пара и убедитесь в отсутствии утечек из только что затянутой детали.

Поиск и устранение неисправностей

Если ожидаемая производительность недостижима после установки конденсатоотводчика, проверьте следующие пункты для принятия соответствующих мер по исправлению.

Проблема	Причина	Способ устранения
Конденсат не отводится (заблокирован) или отвод плохой	Сетка забита ржавчиной или накипью Диск прилип к седлу клапана Произошла паровая блокировка Пропускная способность недостаточна Перепад давления низкий	Очистите Очистите Выполните байпасную продувку или закройте впускной клапан Замените на отводчик подходящей емкости Изучите давление на входе/выходе
Утечка пара или пропуск (из седла клапана)	Закрытию клапана препятствует накипь и т.д. Диск или седло клапана изношены Противодавление превышает допустимое Отводчик используется ниже минимального рабочего давления Диск прилипает к верху крышки	Очистите или замените сетку Замените изношенные детали Используйте в пределах диапазона давлений Используйте в пределах диапазона давлений Очистите
Вибрация клапана (утечка)	Посторонние предметы или масляная пленка на диске или седле Царапины на диске или седле клапана Диск или седло клапана изношены	Очистите Замените диск или отводчик Замените диск или отводчик
Утечка из другого места, кроме седла клапана	Байпасный клапан поврежден или открыт Крышка ослаблена или уплотнительная поверхность между крышкой и корпусом повреждена Держатель сетки ослаблен или прокладка держателя повреждена	Замените или закройте байпасный клапан Затяните крышку или замените отводчик Затяните держатель сетки или замените прокладку

Опциональный продувочный клапан BD1

Продувочный клапан BD1, установленный вместо держателя сетки, использует внутреннее давление для выдувания конденсата/пара, грязи и накипи в атмосферу.

WARNING

Не затягивайте клапан BD1 или седло клапана BD1 с усилием, превышающим соответствующий момент затяжки. Чрезмерная затяжка может привести к поломке резьбовых частей, что может стать причиной ожогов, других травм или повреждений.

Сборка продувочного клапана

1. Очистите конденсатоотводчик, резьбу BD1 и уплотнительные поверхности, и нанесите небольшое количество противозадирной смазки.
2. Замените прокладку.
3. Осторожно поместите прокладку на резьбовую часть и отцентрируйте.
4. Прикрепите к конденсатоотводчику с правильным моментом затяжки.

Инструкция по эксплуатации BD1

DANGER

При работе с продувочным клапаном всегда надевайте защитные очки и термостойкие перчатки. Невыполнение этого требования может привести к ожогам или другим травмам.

1. С помощью двух гаечных ключей крепко удерживайте седло клапана BD1 (держатель сетки) (17 мм) на месте, медленно открывая клапан BD1 (14 мм). Будьте осторожны, избегайте контакта с жидкостью, которая будет выходить через отверстие в центре продувочного клапана при его открытии.
2. Закройте клапан BD1 и затяните с моментом 11 Н·м (8 lbf·ft), и убедитесь в отсутствии утечек.
