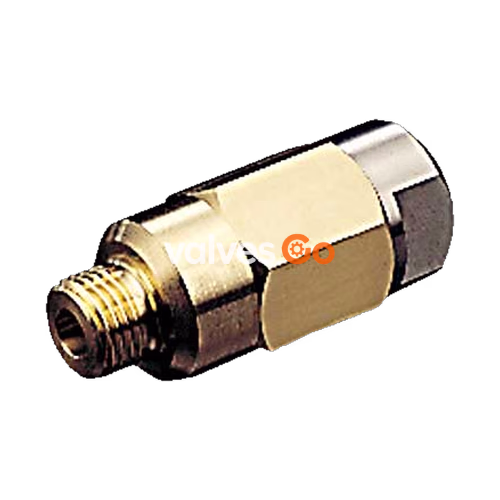

TLV NF6 — это компактный латунный автоматический незамерзающий клапан, предназначенный для использования в качестве дренажной опции для поплавковых конденсатоотводчиков. Он надежно отводит остаточный конденсат из конденсатоотводчиков, оснащенных дренажными пробками, для предотвращения замерзания в холодных регионах. Клапан автоматически открывается для слива остаточного конденсата вскоре после отключения паропотребляющего оборудования, когда давление пара в конденсатоотводчике падает примерно до 0,2 бар изб. (0,02 МПа). Он герметично закрывается сразу после запуска, когда давление поднимается примерно до 0,3 бар изб. (0,03 МПа). NF6 не влияет на нормальную работу конденсатоотводчика, а встроенный фильтр защищает клапан от засорения.

Особенности

• Открывается для слива остаточного конденсата при давлении ок. 0,2 бар изб. (0,02 МПа).
• Герметично закрывается при давлении ок. 0,3 бар изб. (0,03 МПа).
• Не влияет на нормальную работу конденсатоотводчика.
• Встроенный фильтр защищает клапан от засорения.
• Все внутренние детали изготовлены из нержавеющей стали и латуни.

Технические характеристики

Модель	NF6
Присоединение	Резьбовое
Размер	1/4"
Максимальное рабочее давление (PMO)	2,0 МПа (20 бар изб.)
Максимальная рабочая температура (TMO)	220 °C
Давление открытия клапана	прибл. 0,02 МПа (0,2 бар изб.)
Давление закрытия клапана	прибл. 0,03 МПа (0,3 бар изб.)

Расчетные условия корпуса (не рабочие условия):

• Максимально допустимое давление (PMA): 2,0 МПа (20 бар изб.)
• Максимально допустимая температура (TMA): 220 °C

WARNING

Устанавливайте правильно и НЕ используйте данное изделие вне рекомендованных диапазонов рабочего давления, температуры и других технических характеристик. Неправильное использование может привести к таким опасностям, как повреждение изделия или неисправности, которые могут стать причиной серьезных аварий. Местные нормы могут ограничивать использование данного изделия условиями ниже указанных.

INFO

При использовании в условиях сильного холода из-за возможности замерзания во время слива предотвращение замерзания не может быть гарантировано.

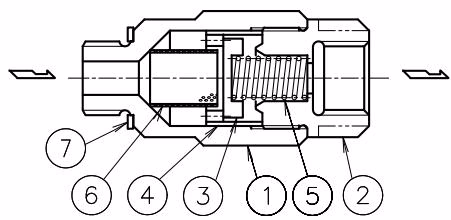

Конструкция и материалы

№	Описание	Материал	DIN*	ASTM/AISI*
1	Корпус	Латунь C3604	2.0401	B16 C36000
2	Седло клапана	Нержавеющая сталь SUS303	1.4305	AISI303
3	Диск клапана	Нержавеющая сталь SUS303	1.4305	AISI303
4	Направляющая диска	Латунь C3601	2.0375	B16 C36000
5	Пружина	Нержавеющая сталь SUS304	1.4301	AISI304
6	Фильтр	Нержавеющая сталь SUS304	1.4301	AISI304
7	Прокладка**	Медь C1100P	-	B152

• Эквивалентные материалы ** Только для NF6 с прямой резьбой G(PF). NF6 с конической резьбой R(PT) не имеет прокладки.

Размеры

Размер	L (мм)	H (мм)	Масса (кг)
1/4"	51	24	0,1

Вход: наружная резьба G(PF) 1/4 или R(PT) 1/4, Выход: внутренняя резьба G(PF) 1/4. Доступны другие стандарты.

Пропускная способность

1. Перепад давления — это разница между давлением на входе и выходе клапана.
2. График применим для конденсата с температурой ниже 100 °C.

Монтаж

WARNING

Примите меры для предотвращения прямого контакта людей с выходными отверстиями изделия. Невыполнение этого требования может привести к ожогам или другим травмам от выброса жидкостей.

WARNING

Не применяйте чрезмерных усилий при подключении резьбовых труб к изделию. Чрезмерная затяжка может вызвать поломку, ведущую к выбросу жидкости, что может стать причиной ожогов или других травм.

1. Перед установкой незамерзающего клапана продуйте трубопровод и конденсатоотводчик от остатков труб, грязи и масла.
2. Перед установкой обязательно снимите все защитные пломбы.
3. Установите незамерзающий клапан в надлежащем месте на конденсатоотводчике так, чтобы направление потока клапана совпадало с направлением потока конденсата.
4. Установите выходной трубопровод. Убедитесь, что внутренний диаметр трубы и соединений достаточно большой, а длина короткая, с внутренним диаметром ø6 мм (15/64") или более.
5. Не устанавливайте игольчатый или другой клапан на выходе (за исключением полнопроходных шаровых кранов).
6. Откройте входной и выходной клапаны конденсатоотводчика и дайте ему нормально работать. После этого закройте входной и выходной клапаны и убедитесь, что незамерзающий клапан открывается и функционирует должным образом при снижении внутреннего давления (температуры).

Особые указания по использованию продукта

1. Выходная труба должна иметь максимально крутой уклон вниз Конденсат должен быть слит из трубопровода до того, как температура опустится ниже точки замерзания. Данное изделие не может функционировать после замерзания на стороне выхода. Не собирайте конденсат.

2. Выходной трубопровод должен быть как можно толще и короче Замерзание происходит с внешней стороны выходной трубы. Если выходная труба тонкая и длинная, температура конденсата может снижаться во время течения, постепенно замерзая вдоль внутренней поверхности трубы. В конечном итоге труба может заблокироваться, что приведет к обратному току конденсата и его замерзанию в конденсатоотводчике, что может вызвать повреждения. Для предотвращения этого выходная труба должна быть как можно толще и короче с внутренним диаметром ø6 мм (15/64") или более и сбрасывать конденсат в атмосферу.

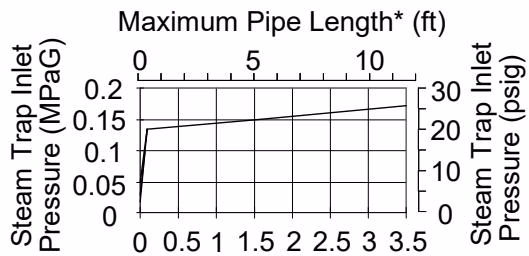

3. Зависимость между требуемым давлением на входе и длиной выходной трубы NF6 Если имеются изгибы или длина трубы велика, давление на выходе NF6 увеличивается из-за высокого сопротивления трубы, и клапан может не закрыться. Во избежание этого используйте незамерзающий клапан на конденсатоотводчике с давлением на входе, указанным на следующем графике.

Используйте незамерзающий клапан на конденсатоотводчике с давлением на входе, как показано на графике. Внутренний диаметр ø6 мм (15/64") или более и изгибы не более чем в 3 местах.

Техническое обслуживание и устранение неисправностей

WARNING

При разборке или снятии изделия подождите, пока внутреннее давление не сравняется с атмосферным, а поверхность изделия не остынет до комнатной температуры. Разборка или снятие изделия, когда оно горячее или находится под давлением, может привести к выбросу жидкостей, вызывая ожоги, другие травмы или повреждения.

Осмотр деталей

Деталь	Процедура
Диск и седло клапана	Проверьте на наличие масляной пленки, деформации, царапин или другого износа
Фильтр	Проверьте на засорение или коррозию

Таблица моментов затяжки

Деталь	Момент затяжки Н·м	Размер под ключ мм
Седло клапана*	35	17
Корпус (Прямая резьба G(PF))*	35	21
Корпус (Коническая резьба R(PT))	30	21

*Смажьте резьбу противозадирной пастой.

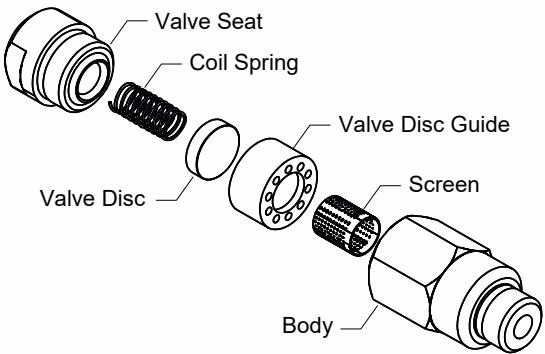

Деталировочный чертеж

Устранение неисправностей

Проблема	Причина	Способ устранения
Конденсат не сливается (заблокирован) или слив плохой	Диск клапана, седло, фильтр или трубопровод засорены ржавчиной или накипью	Очистите детали
	Замерзание на выходной трубе и т.д.	Проверьте размер, длину и установку выходной трубы и примите соответствующие меры
Пар выходит или протекает из выхода (продувка) (утечка пара)	Ржавчина, накипь или другие отложения скопились на диске или седле клапана	Очистите детали
	Диск или седло клапана повреждены	Замените на новые клапан и седло
	Неправильная ориентация при установке	Переустановите с правильным направлением потока
	Неправильная установка, размер или длина выходной трубы	Убедитесь, что внутренний диаметр выходной трубы не менее ø6 мм, она имеет подходящую длину и не более 3 изгибов
Пар протекает из места, отличного от выхода	Износ или повреждение прокладки	Замените на новую прокладку
	Использовались неправильные моменты затяжки	Затяните с правильным моментом
