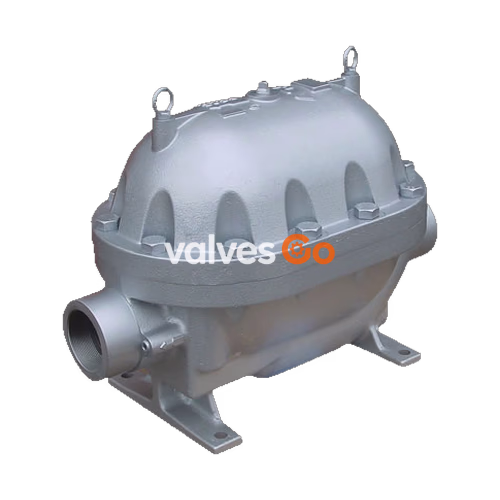

ТЛВ TLV (TLV) JL14-X и JLH14-X — это исключительно прочные, компактные поплавковые конденсатоотводчики высокой производительности с термостатическим воздухоотводчиком, предназначенные для крупного технологического или отопительного оборудования. Серия включает чугунные модели JL14-X и модели из литой стали JLH14-X, способные работать при максимальном рабочем давлении до 32 бар и температуре до 240 °C (или 400 °C с дополнительным биметаллическим воздухоотводчиком). Конструкция позволяет производить ремонт без демонтажа с линии.

Особенности

• Двухседельный клапан с термически закаленным седлом и головкой обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок.
• Самоцентрирующийся клапанный механизм с внутренними деталями из нержавеющей стали минимизирует износ.
• Термостатическая капсула (X-элемент) с функцией «нормально открыт» автоматически отводит воздух до достижения температуры, близкой к температуре пара.
• Удобный доступ к внутренним деталям без демонтажа с трубопровода упрощает очистку и снижает затраты на техническое обслуживание.
• Высококачественные внутренние компоненты из нержавеющей стали и закаленные поверхности клапана гарантируют надежность.

Технические характеристики

Модель	JL14-X	JLH14-X
Присоединение	Резьбовое, фланцевое	Резьбовое, под приварку внахлест, фланцевое
Размер / DN	3", DN 80	3", DN 80
Максимальное рабочее давление (PMO)	10, 13 бар	10, 18, 32 бар
Максимальный перепад давления (ΔPMX)	10, 13 бар	10, 18, 32 бар
Макс. рабочая температура (TMO)	200 °C	240 °C (400 °C опция)

WARNING

Во избежание неправильной работы, аварий или серьезных травм ЗАПРЕЩАЕТСЯ использовать данное изделие за пределами указанных технических характеристик. Местные нормы могут ограничивать использование данного изделия при параметрах ниже указанных.

Директива по оборудованию под давлением (PED)

Размер	Категория	Маркировка CE
DN 80	II	С маркировкой CE и Декларацией соответствия

Материалы

№	Описание	Материал	DIN	ASTM/AISI
1	Корпус (JL14-X)	Чугун FC250	0.6025	A126 Cl. B
1	Корпус (JLH14-X)	Литая сталь A216 Gr. WCB	1.0619	-
2	Крышка (JL14-X)	Чугун FC250	0.6025	A126 Cl. B
2	Крышка (JLH14-X)	Литая сталь A216 Gr. WCB	1.0619	-
3	Прокладка крышки	Графит / Нержавеющая сталь SUS316L	- / 1.4404	- / AISI316L
5	Поплавок / Рычажный механизм	Нерж. сталь SUS316L / Литая нерж. сталь A351 Gr. CF8	1.4404 / 1.4312	AISI316L / -
6	Клапанный узел	Нерж. сталь SUS304 / Литая нерж. сталь A743 Gr. CA40	1.4301 / 1.4027	AISI304 / -
7	Воздухоотводчик	Нержавеющая сталь SUS304/420F	1.4301 / 1.4028	AISI304 / 420F

Габаритные размеры

Размеры резьбового соединения (мм)

Размер	L	H	H1	W	Масса (кг)
3"	635	490	163	350	107 [110]

Примечание: [ ] указывает на JLH14-X.

Размеры фланцевого соединения (мм)

DN	L (DIN 2501 PN16)	L (ASME Class 150RF)	H	H1	W	Масса (кг)
80	766	766	490	163	350	121 [124]

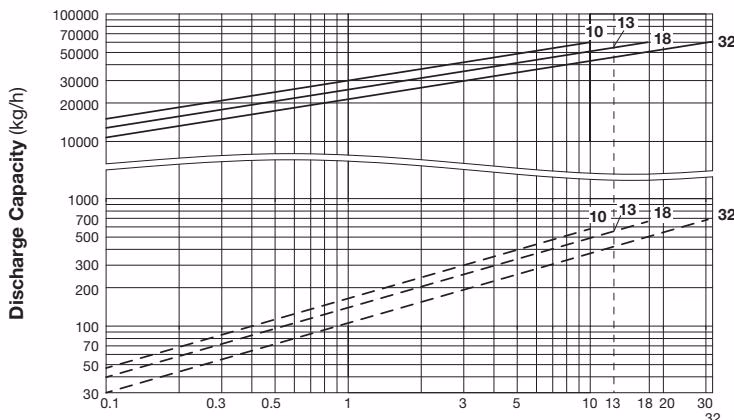

Пропускная способность

DANGER

ЗАПРЕЩАЕТСЯ использовать данное изделие в условиях, превышающих максимальный перепад давления, так как это приведет к скоплению конденсата!

Монтаж и проверка трубопроводов

INFO

Требования к монтажу:

• Установите байпасный клапан, а также запорные клапаны на входе и выходе для использования в случае выхода из строя конденсатоотводчика или при проведении технического обслуживания.
• Установите фильтр (40-60 меш) перед изделием.
• Изделие не должно иметь наклон более 5° по горизонтали и спереди назад. Оставьте достаточное пространство для технического обслуживания (не менее 300 мм) над крышкой конденсатоотводчика.
• Подключите отводящий трубопровод. Убедитесь, что размер отводящего трубопровода достаточно велик, чтобы вместить образующийся пар вторичного вскипания и предотвратить повышение противодавления. Оставьте прямой участок трубы длиной не менее 1 м во избежание эрозии.
