PN16

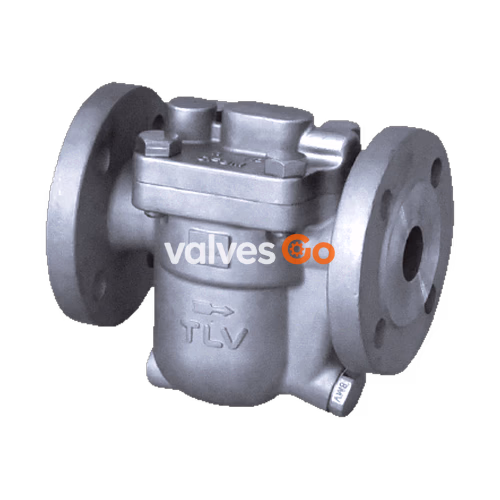

Конденсатоотводчик TLV JH3LH-X — это надежный и долговечный поплавковый конденсатоотводчик из нержавеющей стали, предназначенный для использования на технологическом оборудовании небольшого размера. Он оснащен самомодулирующимся свободным поплавком, который обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок. Постоянный гидрозатвор и уникальная трехточечная посадка обеспечивают идеальную герметичность по пару даже при отсутствии нагрузки. Термостатическая капсула (X-элемент) с функцией «открыт при отказе» автоматически отводит воздух при температуре, близкой к температуре пара, сокращая время запуска и предотвращая образование воздушных пробок во время работы.
Встроенный сетчатый фильтр с большой площадью поверхности обеспечивает бесперебойную работу JH3LH-X. Его конструкция обеспечивает легкий доступ к внутренним деталям без демонтажа с линии, что упрощает очистку и снижает затраты на техническое обслуживание.
Принцип работы

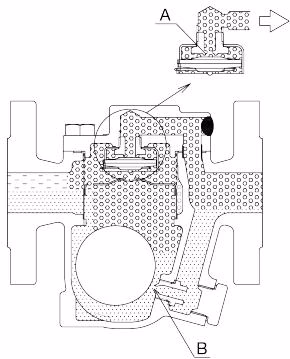

1. Первоначальный отвод воздуха и холодного конденсата При запуске, до подачи пара, конденсатоотводчик холодный, поэтому X-элемент сжат, а седло клапана воздухоотводчика (A) открыто. Это обеспечивает быстрый отвод воздуха через клапан воздухоотводчика (A) и холодного конденсата через выпускное отверстие (B) при первоначальной подаче пара в систему.

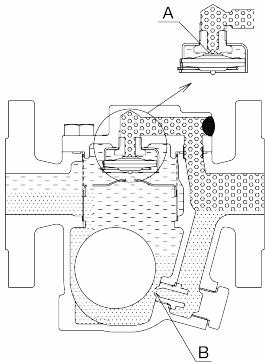

2. Отвод конденсата После отвода первоначального воздуха и холодного конденсата тепло поступающего пара и конденсата заставляет X-элемент расширяться, закрывая клапан воздухоотводчика (A). Повышающийся уровень конденсата заставляет поплавок подниматься за счет выталкивающей силы, открывая выпускное отверстие (B) и позволяя конденсату отводиться.

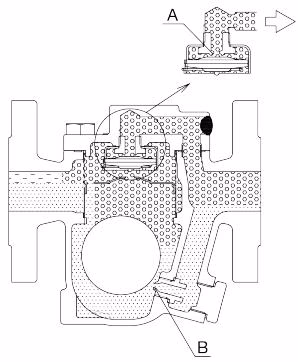

3. Отвод горячего воздуха Если горячий воздух поступает в конденсатоотводчик вместе с паром во время нормальной работы, температура X-элемента падает, заставляя его на мгновение сжаться и открыть клапан воздухоотводчика (A), что обеспечивает быстрый отвод воздуха. После отвода воздуха и контакта пара с X-элементом температура повысится, что приведет к закрытию клапана воздухоотводчика (A).

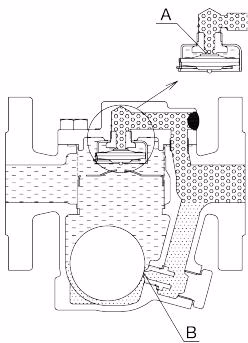

4. Закрытое положение Когда расход конденсата уменьшается, поплавок опускается по мере отвода конденсата, перекрывая выпускное отверстие (B). Над выпускным отверстием (B) постоянно поддерживается гидрозатвор для предотвращения потери пара.
Технические характеристики
| Модель | JH3LH-X |
|---|---|
| Присоединение | Фланцевое |
| Размер | DN 25 |
| Номер выпускного отверстия | 5, 14, 32 |
| Макс. рабочее давление (бар изб.) PMO | 5, 14, 32 |
| Макс. перепад давления (бар) ΔPMX | 5, 14, 32 |
| Макс. рабочая температура (°C) TMO | 240 |
| Переохлаждение заполнения X-элемента (°C) | до 6 |
| Тип воздухоотводчика | C6 |
WARNING
РАСЧЕТНЫЕ УСЛОВИЯ КОРПУСА ПО ДАВЛЕНИЮ (НЕ РАБОЧИЕ УСЛОВИЯ): Максимально допустимое давление (бар изб.) PMA: 32. Максимально допустимая температура (°C) TMA: 240. Во избежание ненормальной работы, несчастных случаев или серьезных травм НЕ используйте данное изделие за пределами указанных характеристик.

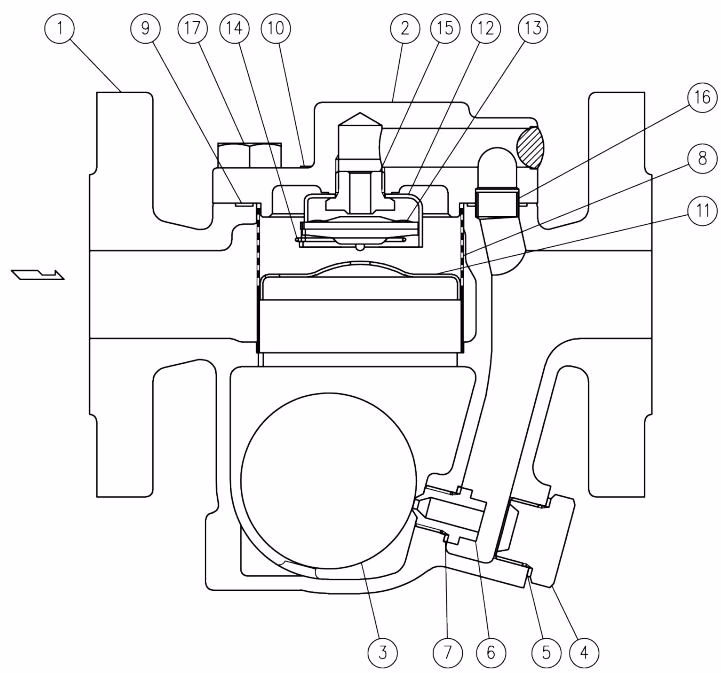

Конструкция деталей
| № | Описание | Материал | DIN/EN | ASTM/AISI |
|---|---|---|---|---|
| 1 | Корпус | Литая нержавеющая сталь A351/A351M Gr.CF8M | 1.4410 | - |
| 2 | Крышка | Литая нержавеющая сталь A351/A351M Gr.CF8M | 1.4410 | - |
| 3 | Поплавок | Нержавеющая сталь SUS316L | 1.4404 | - |
| 4 | Пробка выпускного отверстия | Литая нержавеющая сталь A351/A351M Gr.CF8M | 1.4410 | - |
| 5 | Прокладка пробки выпускного отверстия | Нержавеющая сталь SUS316L | 1.4404 | AISI316L |
| 6 | Выпускное отверстие | - | - | - |
| 7 | Прокладка выпускного отверстия | Нержавеющая сталь SUS316L | 1.4404 | AISI316L |
| 8 | Сетчатый фильтр (внутр./внешн.) | Нержавеющая сталь SUS430/304 | 1.4016/1.4301 | AISI430/304 |
| 9 | Прокладка крышки | Графит/Нержавеющая сталь SUS316L | -/1.4404 | -/AISI316L |
| 10 | Паспортная табличка | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 11 | Кожух поплавка | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 12 | Направляющая X-элемента | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 13 | X-элемент | - | - | - |
| 14 | Пружинный зажим | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 15 | Седло клапана воздухоотводчика | Нержавеющая сталь SUS420F | 1.4028 | AISI420F |
| 16 | Соединитель | Нержавеющая сталь SUS416 | 1.4005 | AISI416 |
| 17 | Болт крышки | Нержавеющая сталь A193/A193M Gr.B8M Cl.2 | 1.4401 | - |
Размеры
| DN | L (DIN EN 1092-2 PN40) | H | H1 | Вес (кг) |
|---|---|---|---|---|
| 25 | 160 | 140 | 85 | 5.1 |

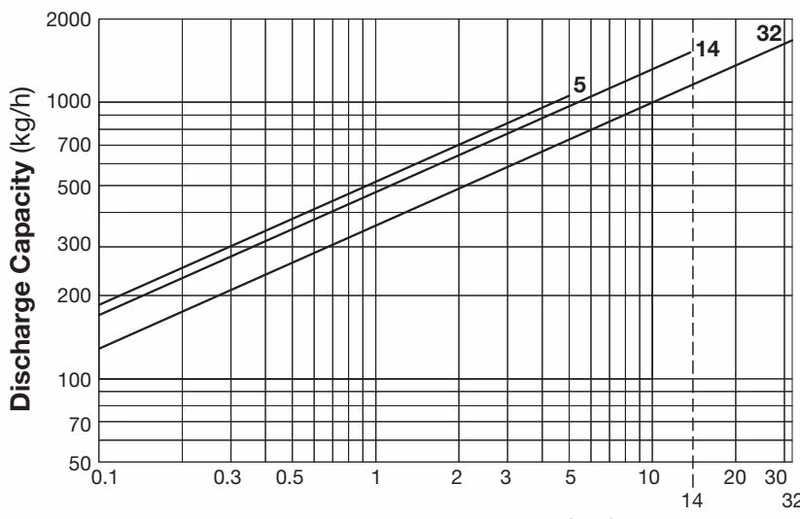

Пропускная способность
- Номера линий на графике соответствуют номерам выпускных отверстий.
- Перепад давления — это разница между давлением на входе и выходе конденсатоотводчика.
- Пропускная способность основана на непрерывном отводе конденсата на 6 °C ниже температуры насыщенного пара.
- Рекомендуемый коэффициент запаса: не менее 1,5.
DANGER
НЕ используйте конденсатоотводчики в условиях, превышающих максимальный перепад давления, так как произойдет подпор конденсата!
Техническое обслуживание и устранение неисправностей
WARNING
НИКОГДА не подвергайте поплавок прямому нагреву. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям с серьезными травмами или повреждением имущества и оборудования.
Таблица моментов затяжки
| Название детали и № | Момент (Н·м) | Размер под ключ (мм) |
|---|---|---|
| Болт крышки 17 | 50 | 18 |
| Седло клапана воздухоотводчика 15 | 35 | 19 |
| Пробка выпускного отверстия 4 | 80 | 24 |
| Выпускное отверстие 6 | 30 | 10 |
Руководство по устранению неисправностей
| Проблема | Причина | Способ устранения |
|---|---|---|
| Конденсат не отводится (заблокирован) или отводится плохо | Поплавок поврежден или заполнен конденсатом | Замените на новый поплавок |
| Выпускное отверстие, сетчатый фильтр или трубопровод забиты ржавчиной и накипью | Очистите детали | |
| X-элемент поцарапан или поврежден | Замените на новый X-элемент | |
| Рабочее давление изделия превышает указанное максимальное давление, или недостаточный перепад давления | Сравните технические характеристики и фактические условия эксплуатации | |
| Произошла паровая блокировка | Выполните байпасную продувку или закройте впускной клапан конденсатоотводчика и дайте изделию остыть | |
| Пар выходит или протекает из выпускного отверстия (продувка) (утечка пара) | Засорено выпускное отверстие или скопление ржавчины и накипи под поплавком | Очистите детали |
| Царапины на выпускном отверстии | Замените на новое выпускное отверстие | |
| Поплавок деформирован или имеет отложения на поверхности | Очистите или замените на новый поплавок | |
| Неправильная ориентация при установке | Исправьте установку | |
| Вибрация конденсатоотводчика | Удлините впускной трубопровод и надежно закрепите его | |
| Посадочное место клапана воздухоотводчика X-элемента и/или седло клапана воздухоотводчика имеют отложения на поверхности или поцарапаны | Очистите или замените на новый X-элемент / седло клапана воздухоотводчика | |
| Пар протекает из места, отличного от выпускного отверстия | Износ или повреждение прокладки | Замените на новую(ые) прокладку(и) |
| Использовались неправильные моменты затяжки | Затяните с правильным моментом | |
| Поплавок часто повреждается | Произошел гидравлический удар | Изучите и исправьте трубопровод |
