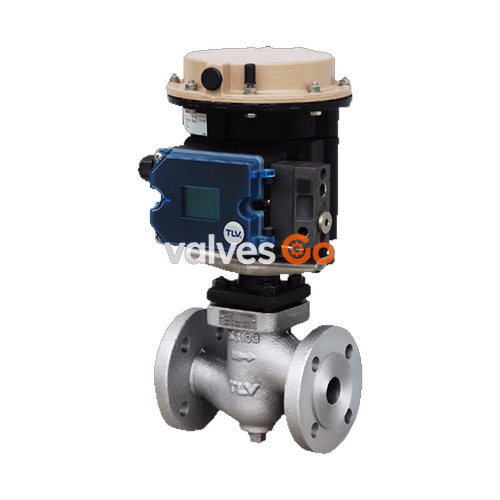

TLV CT16 — это компактный многоцелевой электропневматический регулирующий клапан, оснащенный цифровым I/P-позиционером и дренажной пробкой. Предназначен для пара, воды, воздуха и других неопасных сред. Отличается высокоэффективным многопружинным приводом с небольшой габаритной высотой, что облегчает монтаж в ограниченном пространстве. Саморегулирующийся позиционер обеспечивает надежное перекрытие и улучшает управление при малом расходе благодаря автоматической калибровке нуля.

Особенности

1. Пневматический привод с цифровым I/P-позиционером в компактном исполнении.
2. Мембрана привода обеспечивает линейность на всем рабочем ходе и увеличивает срок службы.
3. Саморегулирующийся позиционер оснащен функцией автоматической калибровки нуля, что гарантирует плотное закрытие и улучшает управление при малых расходах.
4. ЖК-дисплей позиционера с емкостными кнопками обеспечивает простое управление и отображает ход клапана и коды ошибок.
5. Саморегулирующееся V-образное уплотнение минимизирует утечки, износ штока и проблемы с залипанием/гистерезисом.
6. Многопружинный привод обладает высокой эффективностью, а его малая высота способствует компактному монтажу.
7. Модели CT16 от DN 32 до DN 50 оснащены глушителем для снижения уровня шума.

WARNING

Не использовать с токсичными, легковоспламеняющимися или иными опасными средами. Устанавливайте правильно и НЕ используйте данное изделие вне рекомендованных диапазонов рабочего давления, температуры и других спецификаций.

Спецификации

Клапанная часть

Параметр	Высокопрочный чугун (EN 5.3103)	Нержавеющая сталь (A351 Gr.CF8M)
Присоединение	Фланцевое PN25 DIN EN 1092-2	Фланцевое PN40 DIN EN 1092-2
Диаметр (DN)	15, 20, 25, 32, 40, 50	15, 20, 25, 32, 40, 50
Макс. рабочее давление (PMO)	До 22 бар изб. (зависит от размера)	До 32 бар изб. (зависит от размера)
Макс. рабочая температура (TMO)	220 °C	220 °C
Класс герметичности	Класс IV / Уплотнение металл по металлу	Класс IV / Уплотнение металл по металлу
Характеристика	Равнопроцентная	Равнопроцентная
Диапазон регулирования	50:1	50:1

Привод / Позиционер

Параметр	Значение
Безопасное положение	Клапан ЗАКРЫТ (воздух открывает)
Управляющая среда	Безмасляный воздух, фильтрация 5 мкм
Электрический входной сигнал	4 - 20 мА
Сопротивление нагрузки	Макс. 6.3 В
Давление подаваемого воздуха	3.7 - 6 бар изб.
Температура окружающей среды	от -25 до +80 °C
Класс защиты	IP 66
Искробезопасное исполнение (опция)	ATEX II 2G Ex i a IIC T4

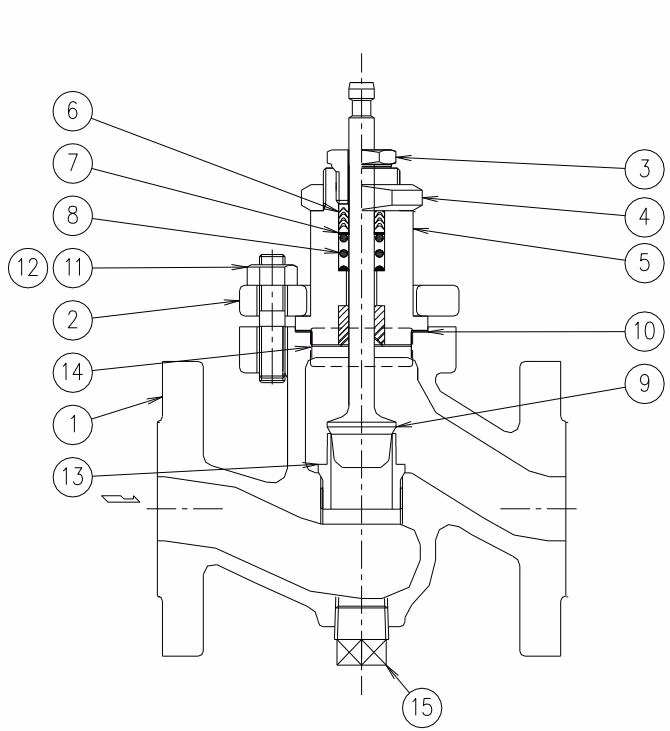

Конструкция и материалы

№	Описание	Материал
1	Корпус клапана	Высокопрочный чугун / Нержавеющая сталь
2	Седло клапана	Нержавеющая сталь X8CrNiS18-9
3	Плунжер и шток	Нержавеющая сталь X8CrNiS18-9
4	Прокладка крышки	Графит
5	Крышка клапана	Углеродистая сталь A105 / Нержавеющая сталь SUS316Ti
6	Фланец	Углеродистая сталь A105
7	V-образное уплотнение сальника	Фторопласт PTFE с углеродом
8	Корпус позиционера	Полифталамид PPA
9	Крышка позиционера	Поликарбонат PC
10	Корпус привода	Алюминий GD-Al Si 12
11	Дренажная пробка	Углеродистая сталь
12	Глушитель	Нержавеющая сталь

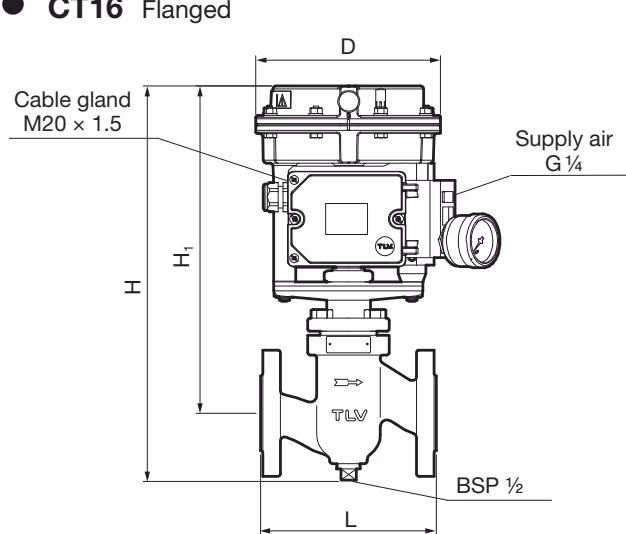

Размеры и вес

DN	L (PN25/PN40)	Площадь привода (см²)	H	H1	φD	Вес (кг)
15	130 мм	120	350 мм	292 мм	168 мм	8.6
20	150 мм	120	350 мм	292 мм	168 мм	9.1
25	160 мм	120	355 мм	292 мм	168 мм	10
32	180 мм	120	380 мм	297 мм	168 мм	15
40	200 мм	120	380 мм	297 мм	168 мм	16
50	230 мм	120	385 мм	297 мм	168 мм	17

(Вес указан для исполнения DIN PN 25 из высокопрочного чугуна)

Значения Cv и Kvs

DN	15	20	25	32	40	50
Kvs (DIN)	4.0	6.3	10	16	25	35
Cv (UK)	3.9	6.1	9.7	15.5	24	34
Cv (US)	5.0	7.5	12	20	30	40
Диаметр седла (мм)	12	24	24	32	38	48

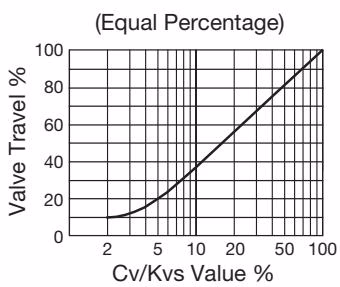

График характеристик

Монтаж и обслуживание

Продувка: Перед установкой изделия обязательно тщательно продуйте все трубопроводы. Продувка особенно важна для недавно смонтированных трубопроводов или после длительного простоя системы.

Угол установки: Устанавливайте изделие так, чтобы стрелка на корпусе указывала горизонтально по направлению потока, а сам клапан располагался на горизонтальном трубопроводе приводом вверх. Допустимый наклон составляет 10 градусов в продольном направлении и 15 градусов в плоскости, перпендикулярной линии потока.

Пример использования дренажного порта: Резьбовой порт для отвода конденсата в нижней части корпуса позволяет установить продувочный вентиль или конденсатоотводчик/воздухоотводчик. Поскольку порт отвода конденсата расположен на первичной стороне изделия, конденсат, протекающий в трубопроводе первичной стороны, может быть быстро удален, что способствует предотвращению эрозии седла клапана и быстрому запуску оборудования.

Поиск и устранение неисправностей

Проблема	Причина	Способ устранения
Утечка через клапан	Слишком высокое давление воздуха, подаваемого на привод или позиционер	Отрегулируйте давление подаваемого воздуха в соответствии со спецификациями изделия.
	Сбита калибровка нулевой точки позиционера	Отрегулируйте нулевую точку позиционера.
	Слишком высокое давление на входе в регулирующий клапан	Снизьте давление на входе до максимального рабочего давления (PMO) или ниже.
	Плунжер и седло клапана смещены относительно центра	Правильно соберите узел крышки клапана.
	Проблема с уплотнительными поверхностями плунжера и седла клапана	Замените плунжер со штоком и седло клапана на новые.
