Бюркерт (Burkert) 53644 (Тип 0330) — это 3/2-ходовой электромагнитный клапан прямого действия с поворотным якорем и изолированной средой, предназначенный для управления, перекрытия и дозирования нейтральных и агрессивных сред. Электромагнитный привод и камера для среды разделены мембранной системой, что делает клапан высокоустойчивым к критическим средам, таким как агрессивные кислоты и щелочи. Он оснащен не требующей обслуживания технологией поворотного якоря, виброустойчивой системой катушек и удобным, прочным ручным дублированием для ввода в эксплуатацию и тестирования.

В частности, вариант 53644 работает с нормально открытой функцией контура (Функция контура D), где входной канал 1 (P/NO) соединен с выходным каналом 2 (B/OUT), а выхлопной канал 3 (R/NC) закрыт. Он имеет условный проход 3,0 мм, латунный корпус и уплотнения из NBR (нитрильный каучук), что делает его пригодным для нейтральных сред, таких как сжатый воздух, вода и гидравлическое масло, при температурах от 0 °C до 80 °C. Клапан выдерживает рабочее давление от 0 до 10 бар и оснащен присоединением с внутренней резьбой G 1/4. Он работает от сети переменного тока 120 В / 60 Гц и достигает степени защиты IP65 при использовании с подходящим кабельным штекером.

Общие технические данные

Характеристика	Значение
Условный проход	От DN 2 до DN 5 (3,0 мм для артикула 53644)
Материал корпуса	Латунь (артикул 53644), Нержавеющая сталь (1.4401), PP, PEEK
Материал уплотнения	NBR (артикул 53644), EPDM, FKM, FFKM
Вес	Металлический корпус: 0,45 кг, Пластиковый корпус: 0,30 кг
Класс теплоизоляции	Эпоксидная катушка класс H
Рабочий цикл	100% непрерывная работа (для латуни, нержавеющей стали, PEEK)
Температура окружающей среды	Макс. +55 °C
Степень защиты	IP65 с кабельным штекером

Функции контура

Символ	Описание
A (CF A)	2/2-ходовой электромагнитный клапан, Прямого действия, Нормально закрытый
B (CF B)	2/2-ходовой электромагнитный клапан, Прямого действия, Нормально открытый
C (CF C)	3/2-ходовой электромагнитный клапан, Прямого действия, Нормально закрытый
D (CF D)	3/2-ходовой электромагнитный клапан, Прямого действия, Нормально открытый (артикул 53644)
E (CF E)	3/2-ходовой смесительный клапан (электромагнитный клапан)
F (CF F)	3/2-ходовой распределительный клапан (электромагнитный клапан), Прямого действия
T (CF T)	3/2-ходовой электромагнитный клапан, Прямого действия, Направление потока произвольное, Нормально закрытый

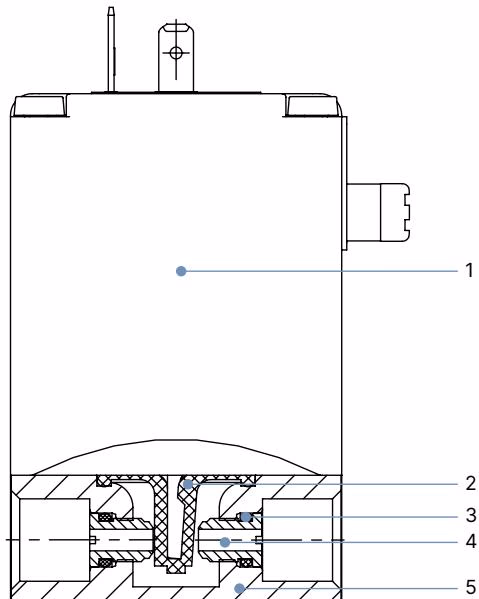

Материалы

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	EPDM, FKM, FFKM, NBR (артикул 53644)
3	Уплотнительное кольцо	EPDM, FKM, FFKM, NBR (артикул 53644)
4	Седло	Латунь (артикул 53644), Нержавеющая сталь (1.4401), PP, PEEK
5	Корпус клапана	Латунь (артикул 53644), Нержавеющая сталь (1.4401), PP, PEEK

Размеры

Металлический корпус

D1	L1	D2	L2
G 1/8	9	-	-
G 1/4	9	NPT 1/4	7,5

Указание по монтажу

Для металлических корпусов минимальная длина резьбы на среднем соединении составляет 7,5 мм. При использовании трубных фитингов для присоединительной резьбы G 1/4 выбирайте варианты с G 1/8, если глубина ввинчивания с G 1/4 недостаточна.

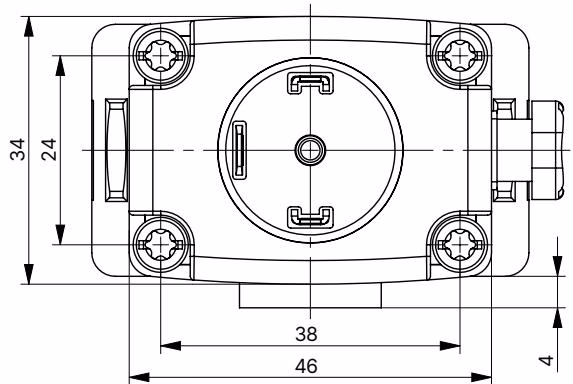

Пластиковый корпус

D	L
G 1/4	12
NPT 1/4	11

Монтаж и эксплуатация

Указания по технике безопасности

• Опасность травмирования из-за высокого давления: Перед началом работ на оборудовании или устройстве сбросьте давление и опорожните трубопроводы.
• Опасность поражения электрическим током: Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения. Соблюдайте действующие правила техники безопасности для электрических устройств.
• Опасность ожогов: Держите устройство вдали от легковоспламеняющихся веществ и сред и не прикасайтесь к нему голыми руками во время длительной работы.

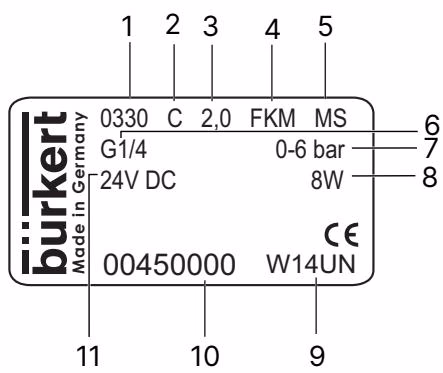

Заводская табличка

Ручное дублирование

Когда ручное дублирование заблокировано, клапан не может быть приведен в действие электрически.

1. Нажмите и удерживайте ручное дублирование.
2. Поверните ручное дублирование по часовой стрелке.

Электрическое подключение

Для стандартного устройства подключите L1/+ и N/- к клеммам 1 и 2 независимо от полярности. Подключите защитный проводник. Прикрутите кабельный штекер (Тип 2518 или 2509 в соответствии с DIN EN 175301-803, Исполнение A) на место, соблюдая максимальный момент затяжки 1 Нм. Проверьте электрическую целостность между катушкой и корпусом.
