Бюркерт BURKERT Type 2032 (артикул 334688) — это мембранный клапан с внешним управлением, состоящий из пневматического поршневого привода, мембраны и Т-образного корпуса. Надежный привод с пластиковым корпусом обеспечивает использование в гигиенических или агрессивных условиях. Т-образный корпус с минимальным мертвым объемом обеспечивает высокую пропускную способность. Привод имеет компактную конструкцию, допускающую автоклавирование (версия PPS).

Общие технические данные

Характеристика	Описание
Материал корпуса	Нержавеющая сталь 1.4435 (DIN EN 10088) / 316L (ASTM A479)
Мембрана	EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER)
Привод	PPS, PA
Размер мембраны	8...100
Качество поверхности	Внутренняя электрополировка: Ra ≤ 0.38 мкм (ASME BPE SF4 / DIN HE4)
Подключение воздуха	Резьба G 1/4, резьба G 1/8 для приводов 40 и 50
Рабочая среда	Нейтральные газы и жидкости, высокоочищенные, стерильные, агрессивные или абразивные среды

Функции управления

• Функция управления A (CF A): Пневматический Т-образный клапан, нормально закрытый усилием пружины.
• Функция управления B (CF B): Пневматический Т-образный клапан, нормально открытый усилием пружины.
• Функция управления I (CF I): Пневматический Т-образный клапан двустороннего действия, положение переключения зависит от внешнего управления.

Сертификаты и соответствие стандартам

• Взрывозащита: ATEX / IECEx (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db)
• Пищевая промышленность и гигиена: 3-A Sanitary Standards Inc., FDA, USP Class VI, EC Regulation 1935/2004.

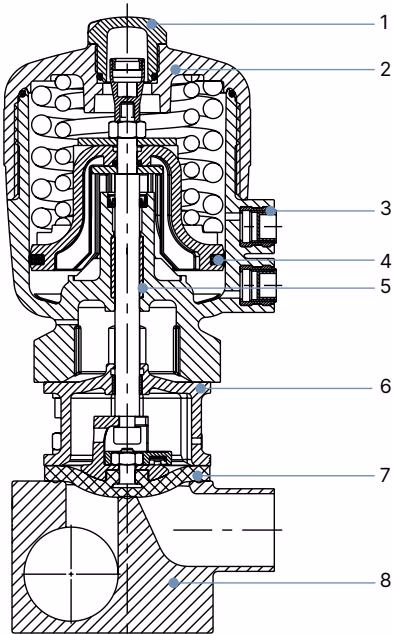

Материалы

Размер привода 40…125

1. Прозрачная крышка: Полисульфон PSU
2. Крышка: Полифениленсульфид PPS (стандарт) / Полиамид PA
3. Подключение воздуха: Нержавеющая сталь 1.4305
4. Уплотнение поршня: FKM
5. Гнездо: Металлокерамика
6. Интерфейс: Нержавеющая сталь 1.4404
7. Мембрана: EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM

Размеры

Привод

Т-образный корпус с приварным соединением

Т-образный корпус с кламповым соединением

(Примечание: Размеры клампа должны быть добавлены к размерам приварного соединения.)
