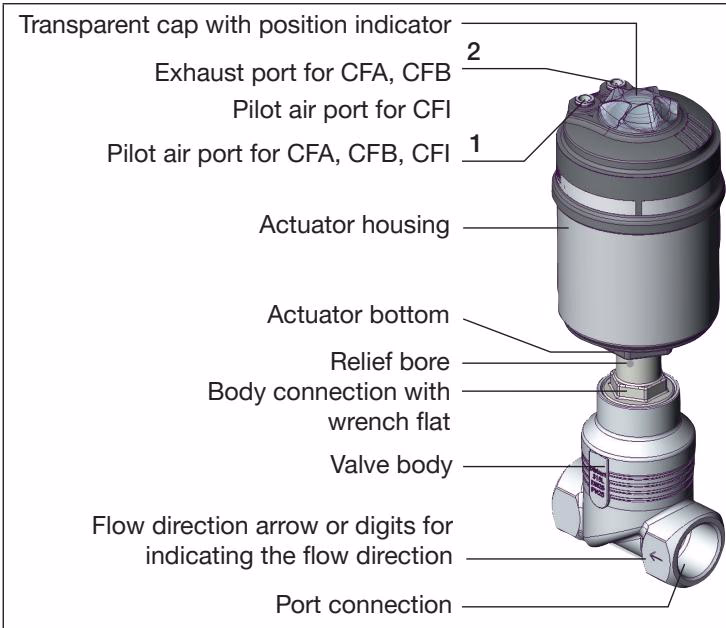

Пневматический 2/2-ходовой запорный клапан Бюркерт (Burkert) Type 2101 специально оптимизирован для децентрализованной автоматизации процессов и отвечает всем практическим требованиям даже в сложных условиях эксплуатации. Его уникальная конструкция позволяет легко интегрировать блоки автоматизации на всех этапах расширения: от электрической/оптической обратной связи по положению до пневматического управления и встроенного интерфейса полевой шины. Максимальный срок службы и герметичность достигаются благодаря проверенному саморегулирующемуся сальнику с V-образным уплотнением. Высокоинтегрированная система клапана и блока автоматизации отличается компактным и гладким дизайном, встроенными каналами управляющего воздуха, классами защиты IP65/67, NEMA Type 4X и высокой химической стойкостью.

Общие технические данные

Характеристики продукта
Конструкция	Запорный клапан (вентиль)
Номинальный диаметр	DN 10...DN 100, NPS 3/8...NPS 4
Безопасное положение	Нормально закрытый (функция управления A), нормально открытый (функция управления B)
Направление потока	Против направления закрытия (под седло), по направлению закрытия (над седлом)
Рабочее давление	0 бар(изб)...25 бар(изб), 40 бар(изб) по запросу
Номинальное давление	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Температура среды	-40 °C...+230 °C
Температура окружающей среды	-10 °C...+100 °C
Материал корпуса	Нержавеющая сталь 316L / CF3M
Уплотнение седла	PTFE, PEEK (опция)

Функции управления

WARNING

Опасность повреждения из-за разрыва труб и оборудования при потоке над седлом. В случае жидких сред может возникнуть гидравлический удар, приводящий к разрыву труб и устройства. Не используйте клапаны с направлением потока над седлом для жидких сред.

• Функция управления A (CFA): Пневматический 2/2-ходовой запорный клапан. Направление потока под или над седлом. Нормально закрыт усилием пружины.
• Функция управления B (CFB): Пневматический 2/2-ходовой запорный клапан. Направление потока под седло. Нормально открыт усилием пружины.
• Функция управления I (CFI): Функция приведения в действие посредством двустороннего давления.

Сертификаты и соответствие

• Взрывозащита: ATEX / IECEx (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db)
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения. Материалы соответствуют принципам оценки (UBA).
• Пищевая промышленность и гигиена: FDA, USP, Регламент ЕС 1935/2004, Китайские пищевые стандарты GB.
• Прочее: Классификация DNV GL, Кислород, Горючие газы, Водород, TA Luft.

Материалы

№	Элемент	Материал
1	Клемма заземления	Нержавеющая сталь 1.4301/1.4305 только для варианта ATEX
4	Крышка привода	PPS
5	Корпус привода	Нержавеющая сталь 1.4561 (316Ti)
9	Сальник шпинделя	V-образные кольца PTFE (с наполнителем), с пружинной компенсацией
10	Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
14	Уплотнение седла	PTFE, PEEK (опция)
16	Корпус клапана	Нержавеющая сталь 316L / CF3M

Эксплуатационные ограничения для дополнительных вариантов

• Высокотемпературный вариант: Подходит для применения с паром, нейтральными газами и другими теплоносителями до +230 °C.
• Вариант для воды: Для применения с водой до +200 °C специальная конфигурация сальника значительно увеличивает срок службы.
• Вакуумный вариант: Без отверстия для утечки, эта конструкция подходит для давления до -0,9 бар(изб).
• Низкотемпературный вариант: Подходит для минимальных температур среды до -40 °C.
• Вариант для водорода: Смачиваемые материалы проверены на пригодность для водорода и подходят для рабочего давления до 40 бар(изб) и температуры среды до +100 °C.

Указания по установке

TIP

Запорный клапан может быть установлен в любом положении, предпочтительно приводом вверх.

DANGER

Опасность травмирования из-за высокого давления в системе. Перед началом работ на системе или устройстве отключите давление и сбросьте давление или опорожните трубопроводы.
