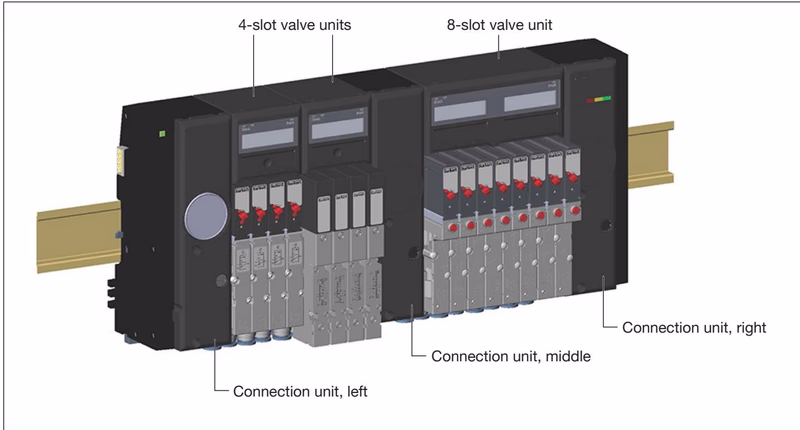

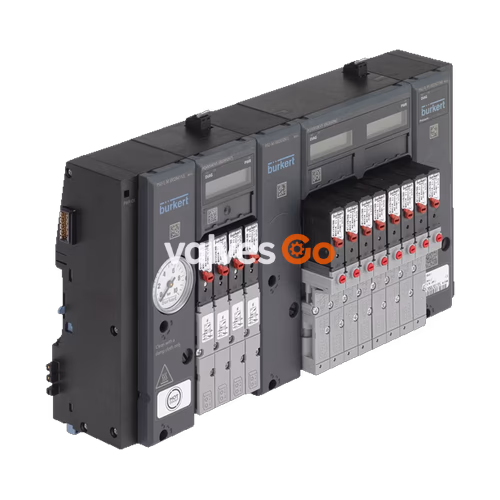

Пневмоостров Burkert Type 8647 AirLINE SP представляет собой модульную электропневматическую систему автоматизации, состоящую из модулей подключения и клапанов. Она была специально разработана для безопасной и полной интеграции в децентрализованные периферийные системы «SIMATIC ET 200SP» и «SIMATIC ET 200SP HA» от Siemens. К пневматическим выходам можно подключать пневматические технологические клапаны, пневмоцилиндры или другие пневматические компоненты. Если пневматические компоненты установлены с обратной связью по положению, положение активируемых пневматических компонентов может отображаться на соответствующем пилотном клапане, что экономит время при вводе в эксплуатацию и техническом обслуживании.

Особенности и преимущества

• Прямое подключение к системам ввода-вывода SIMATIC ET 200SP и SIMATIC ET 200SP HA
• Возможна интеграция в Siemens PCS7
• Продукт-партнер Siemens для систем автоматизации SIMATIC
• Простая диагностика с помощью ЖК-дисплея
• Возможность безопасного отключения клапанов

Общие технические данные

Характеристики продукта	Type 0460, Type 6524, Type 6525
Материал корпуса	PA (полиамид), PC (поликарбонат) (клапаны: PA, PPS или алюминий)
Материал уплотнения	NBR (клапаны: FPM, NBR и PUR)
Ширина на станцию	11 мм
Ручное дублирование	Стандарт
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Диапазон давления	От вакуума до 10 бар (с сертификатом UL от вакуума до 8 бар)
Рабочее напряжение	24 В пост. тока (±10 %)
Класс защиты	III согласно DIN EN 61140, VDE 0140
Степень защиты	IP20, IP65 в закрытых шкафах управления
Интерфейс связи	PROFIBUS DP, PROFINET IO

Пилотные электромагнитные клапаны

Пневмоостров может быть оснащен различными пилотными клапанами в зависимости от требуемых функций контура.

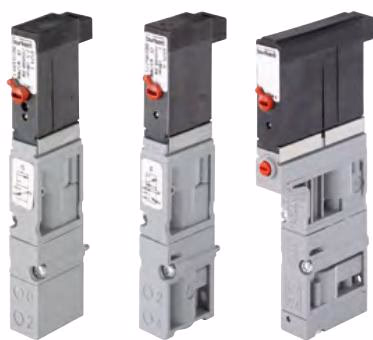

Электромагнитные клапаны Type 6524 и Type 6525

Пилотные клапаны Type 6524 (одинарный и двойной клапан) и Type 6525 (одинарный клапан) состоят из пилотного электромагнитного клапана Type 6144 и пневматического седельного клапана. Функция контура позволяет переключать высокое давление при низком энергопотреблении и коротком времени переключения.

Электромагнитные клапаны Type 0460

Электромагнитный клапан Type 0460 состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой. Принцип позволяет переключать высокое давление вместе с низким энергопотреблением и быстрым временем переключения.

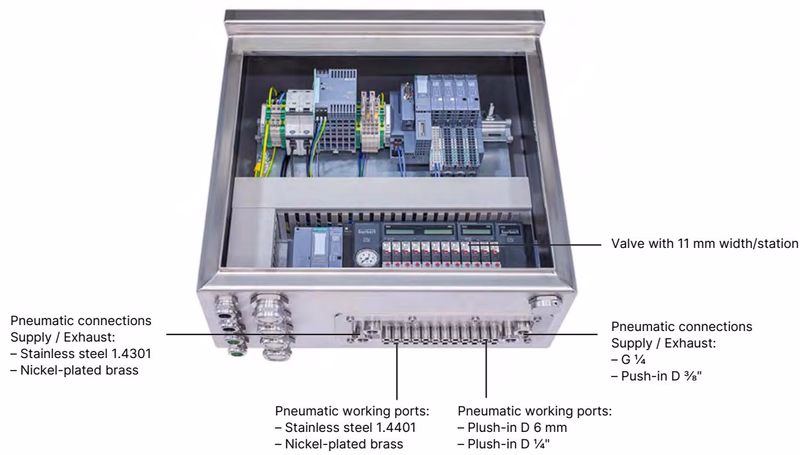

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров адаптируется непосредственно к полу или стене шкафа управления.

• Уменьшение занимаемого пространства в шкафу управления
• Позволяет использовать более компактные шкафы управления
• Снижение затрат на установку благодаря шланговым соединениям непосредственно в нижней части шкафа управления

Безопасное отключение

Электрическое отключение клапанов Type 6524 и 6525 приводит к их возврату в исходное положение. Выбор соответствующей функции контура клапана (CFC, CFD или CFH) зависит от применения и является ответственностью пользователя. Во избежание кратковременного противодавления в случае безопасного отключения настоятельно рекомендуется использовать блоки клапанов со встроенными обратными клапанами.

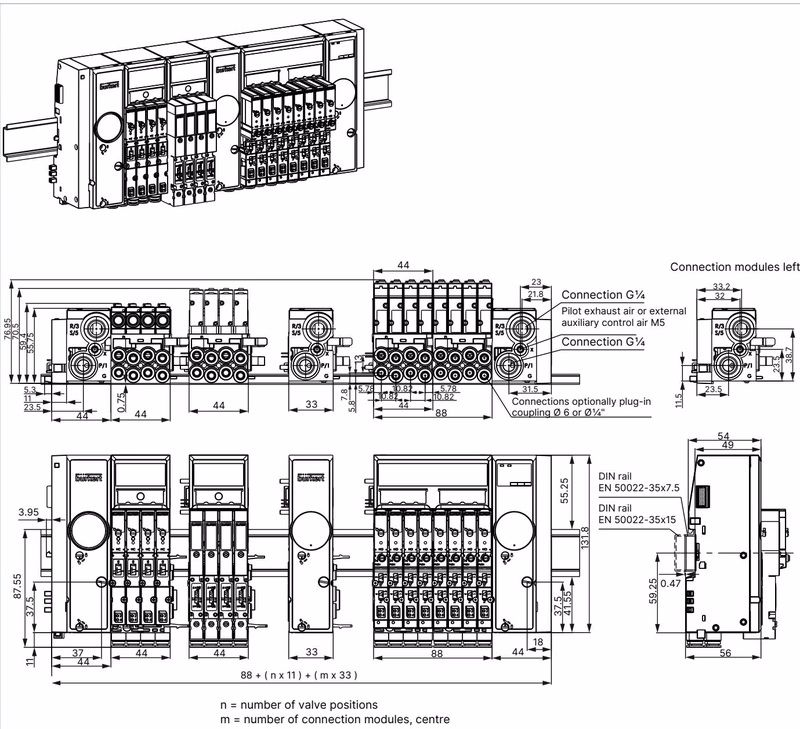

Размеры
